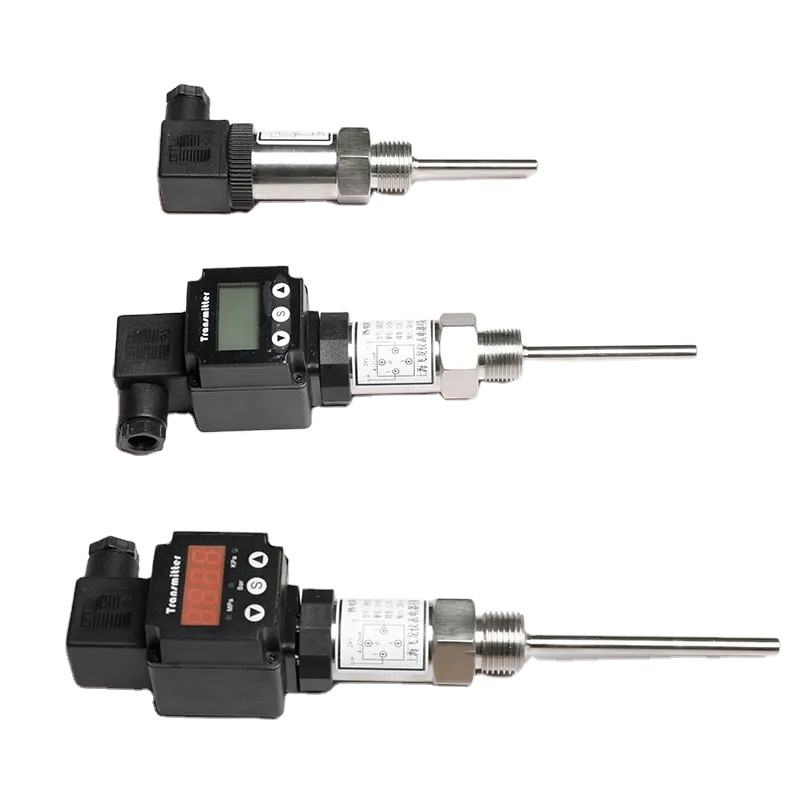

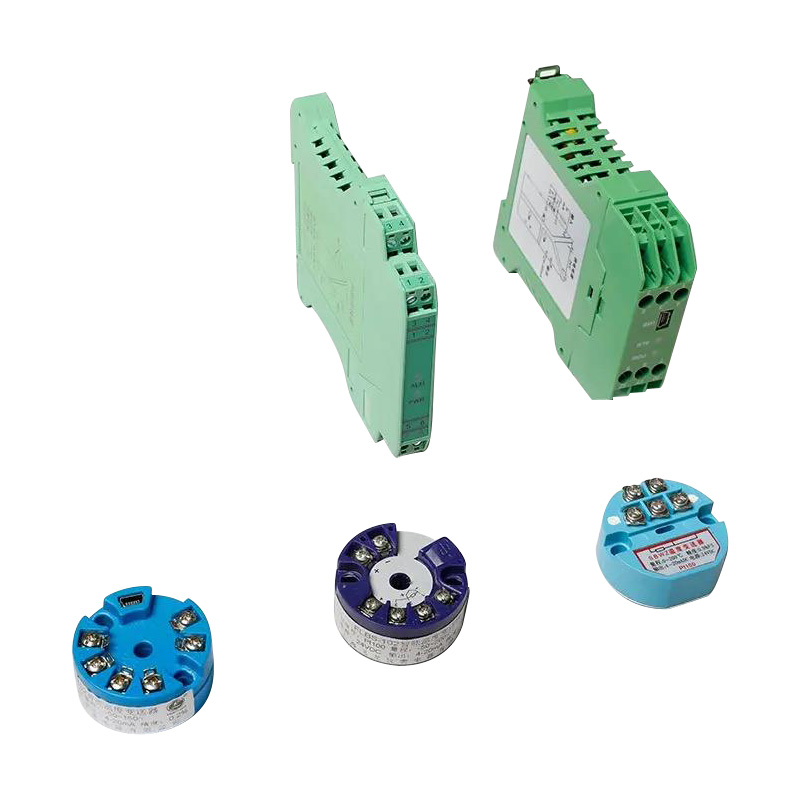

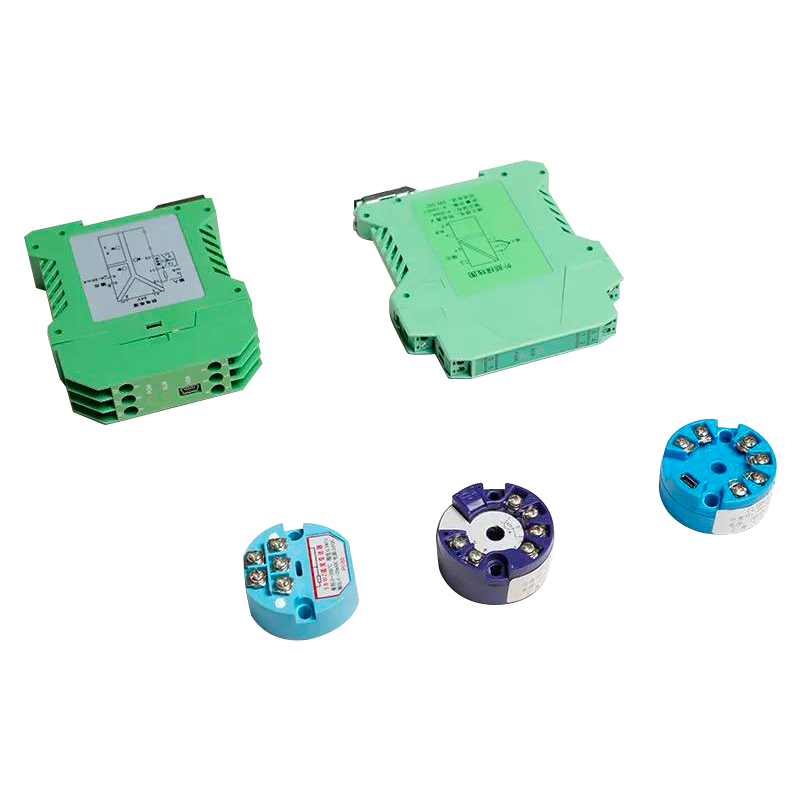

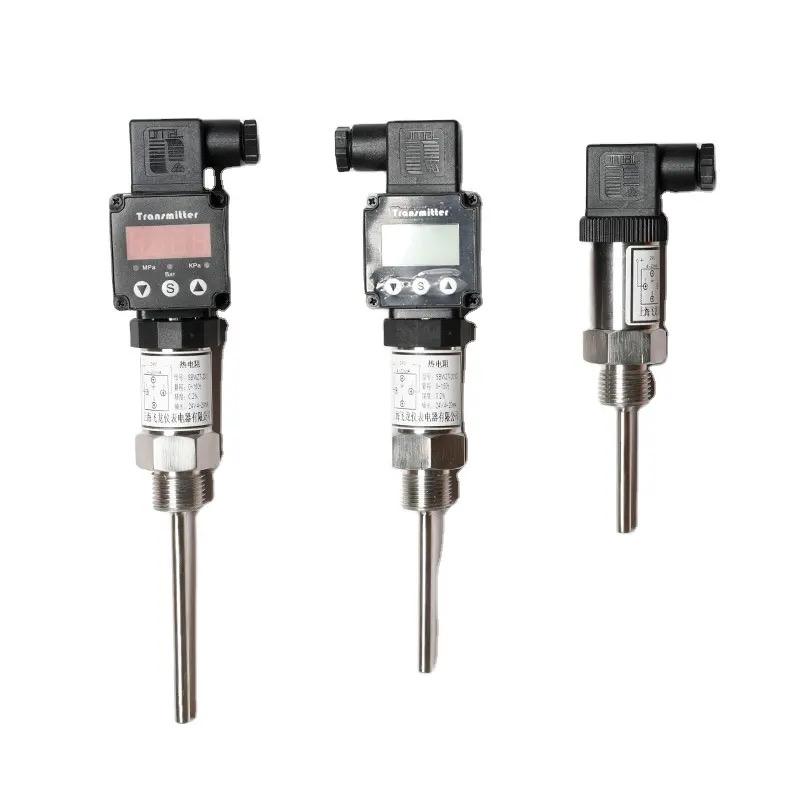

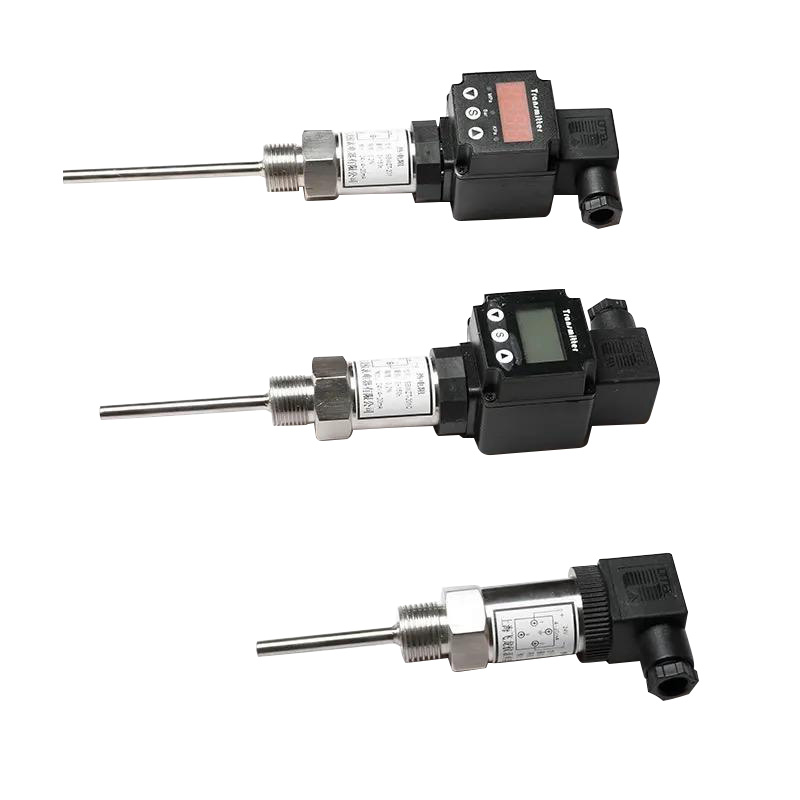

Integreret temperaturtransmitter

Det integrerede strukturelle termoelement og termiske modstandsprodukter med funktionen temperaturmåling og transmission kan realiseres ved at sætte de to-leder systemmoduler af en sender (SBWR og SBWZ) i termoelementets tilslutningsboks og termiske modstandsprodukter, såsom normal emballeret type, eksplosionssikker type og beklædt type. termoelementet og termisk modstand med standard gradueringsmærke og genererer den lineære 4~20mA DC ved den målte temperatur. Temperaturerne måles og styres af kontakten mellem DC-udgangssignalet og computersystemet. Denne temperaturtransmitter kan bruges i vid udstrækning til det videnskabelige forskningsfelt i de industrielle sektorer, såsom elektrisk kraft, metallurgi, petroleum, kemiteknik, luftfart, mekanik, let industri, tekstil, medicin, fødevarer og nationalt forsvar.

Få et tilbud

Udgangssignal	4-20mA DC-signal lineært med temperatur inden for området
Grundlæggende nøjagtighed	Termoelement temperaturtransmitter±0,5%FS; Termisk modstand temperaturtransmitter ±0,2%FS;
Transmissionstilstand	to-leder system
DC strømforsyning	12-30V DC. mærkespænding 24V DC
Belastningsimpedans	Grænsebelastning af belastningsmodstand beregnet; RL(maks.)=50(U-12) I formlen er senderen en jævnstrømsspænding Under 24V mærkespænding: RL(max)=50(24-12)=600Ω
Normale driftsmiljøer	a. Omgivelsestemperatur: -25℃~85℃ (særlige krav - 40℃~90℃) b. Relativ luftfugtighed: 5%-95% c.Mekanisk vibration: 10-150HZ. A=0,15 mm d. Intet medium forårsagede korrosion på senderen i den omgivende luft.
Elektromagnetinterferens	Når radiosenderen på 20-1000MHz og 5W 0,5 meter væk fra senderen fungerer, skal den variere ± 0,15%FS.
Temperaturforskydning	Når omgivelsernes temperatur varierer med 1 ℃, varierer nulpunktet ±0,15 % FS, og måleområdet ændres ± 0,01 % FS

Brug og ledninger

1. Bemærkning til ledninger: Bemærk venligst, at det temperaturfølende element er blevet godt tilsluttet og måleområdet, før det forlader fabrikken. Generelt skal du ikke justere områdejusteringspotentiometeret, medmindre det er nødvendigt.

2. For installation af integreret TC og RTD henvises til andre betjeningsvejledninger for de samme typer TC og RTD.

3. Integreret TC og RTD er forsynet med en to-leder systemstrømudgang, så kun to kobberledere kræves.

Eksempel på ordre

Angiv venligst model, gradueringsmærke, total længde og indsat dybde i rækkefølge, dvs. (L×I)

Eksempel1:WRNKB-230 K 1150x1000

I.E: Integreret, beklædt termoelement med to ledere, fast boltinstallation, vandtæt tilslutningsboks, ydre diameter Φ16mm, gradueringsmærke K, samlet længde 1150, indsat dybde 1000mm.

Eksempel 2: WZPKB-336 Pt100 L=1000

I.E: To-trådssystem integreret beklædt platin termisk modstand, bevægelig ferrule bolt installation, vandtæt tilslutningsboks, ydre diameter, gradueringsmærke Pt100, samlet længde 1000 mm.

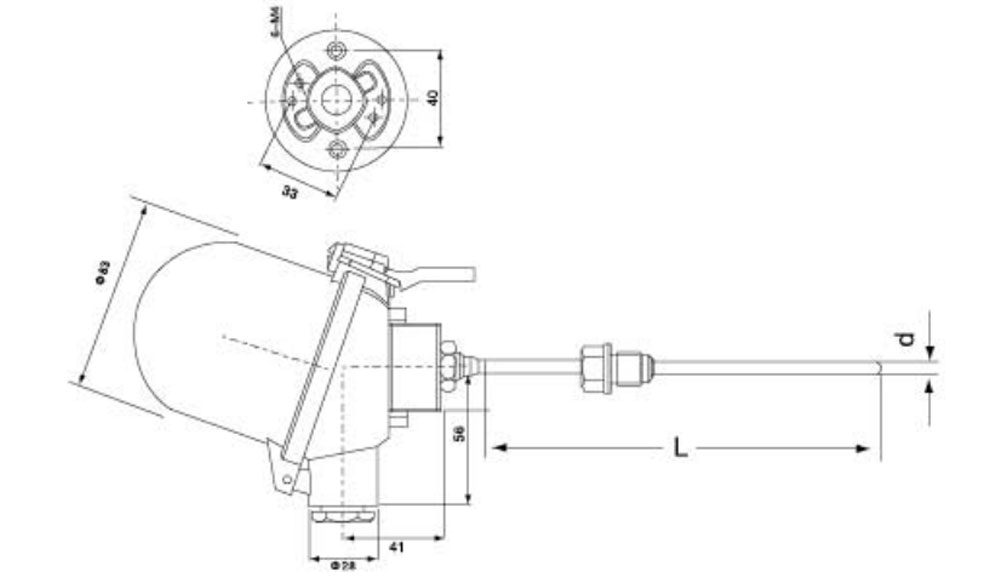

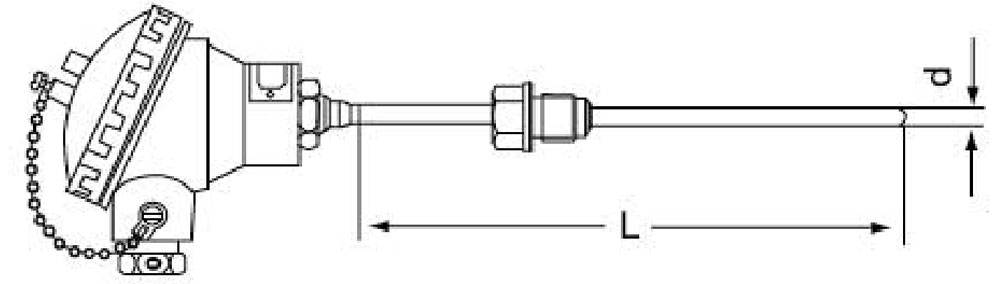

Termoelement og termisk modstand med temperaturtransmitter

Model	Afgangsmærke	Måleområde (℃)	Husrør
Model	Afgangsmærke	Måleområde (℃)	Materiale	Rør dia.	Spec.
SBWZPR-231	Pt100	-50- 400	1Cr18Ni9Ti, 316	Φ6-12	300×150 400×250 450×300 500×350
SBWRNR-231	R	0-1000	1Cr18NiSTi, GH2520, 316	Φ6-12	300×150 400×250 450×300 500×350

Model	Afgangsmærke	Måleområde (℃)	Husrør
Model	Afgangsmærke	Måleområde (℃)	Mateniel	Rør dia.	Spec.
SBWZPK2-231	Pt100	-50- 400	1Cr18Ni9Ti, 316	Φ6-12	550×400 600×450 650×500 700×550 750×600 800×650 1000×850 1150×1000 1350×1200
SBWRNR2-231	R	0-1000	1Cr18Ni9Ti, GH2520, 316	Φ6-12

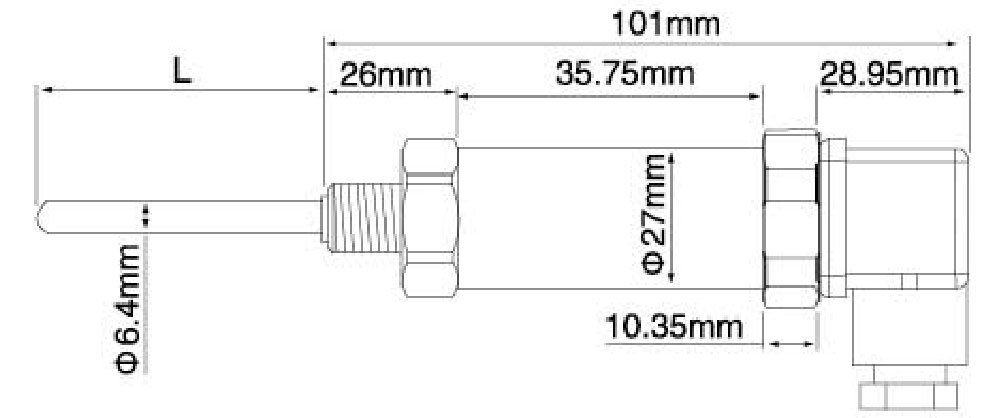

Hirschmann plug-in type lille termisk modstand og termoelement

Model	Afgangsmærke	Måleområde (℃)	Husrør
Model	Afgangsmærke	Måleområde (℃)	Mateniel	Rør dia.	Spec.
SBWET-201	Pt100	-50- 400	1Cr18Ni9Ti, 316	Φ4-12	50 100 150 200 300 400 500
SBWET-200	R	0-800	1Cr18Ni9Ti, GH2520, 316	Φ4-12	50 100 150 200 300 400 500
