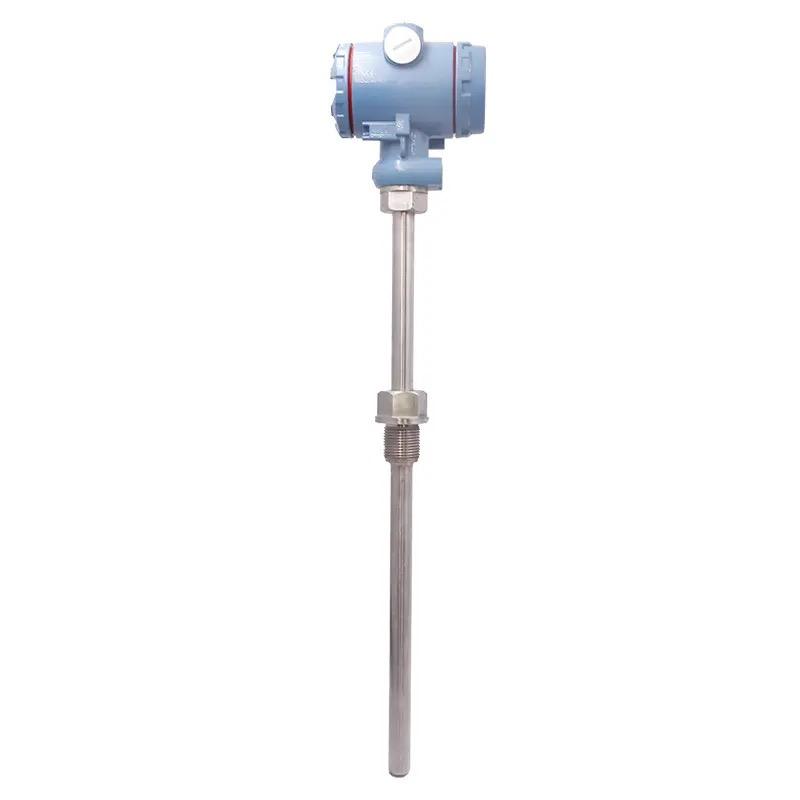

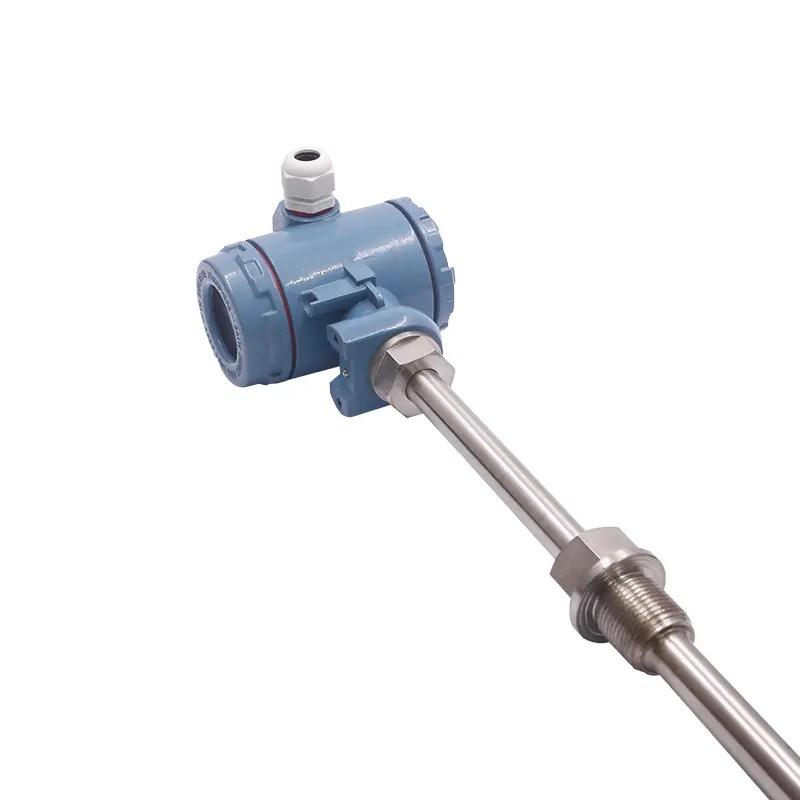

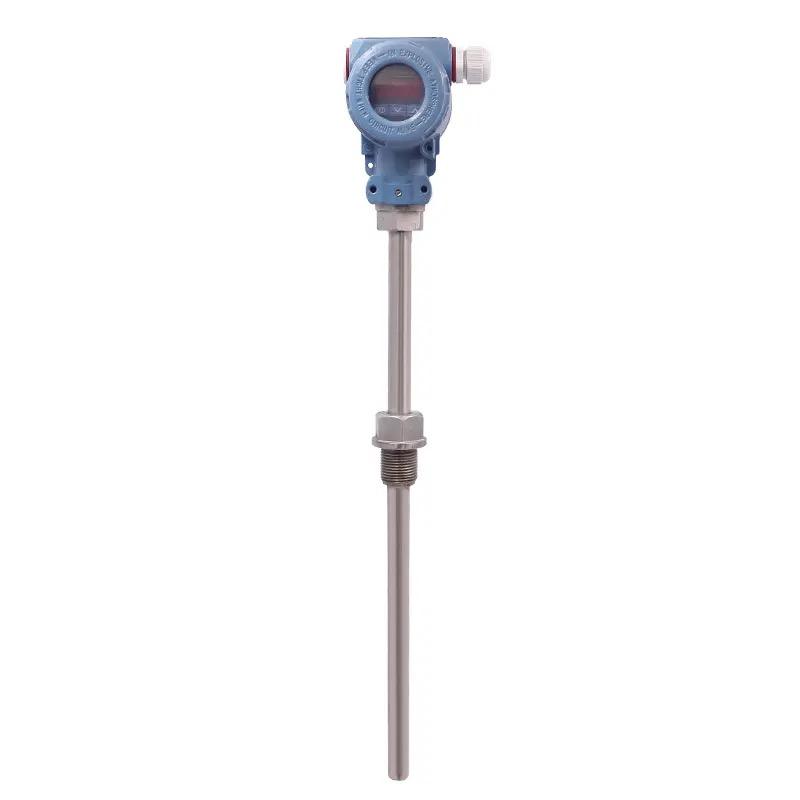

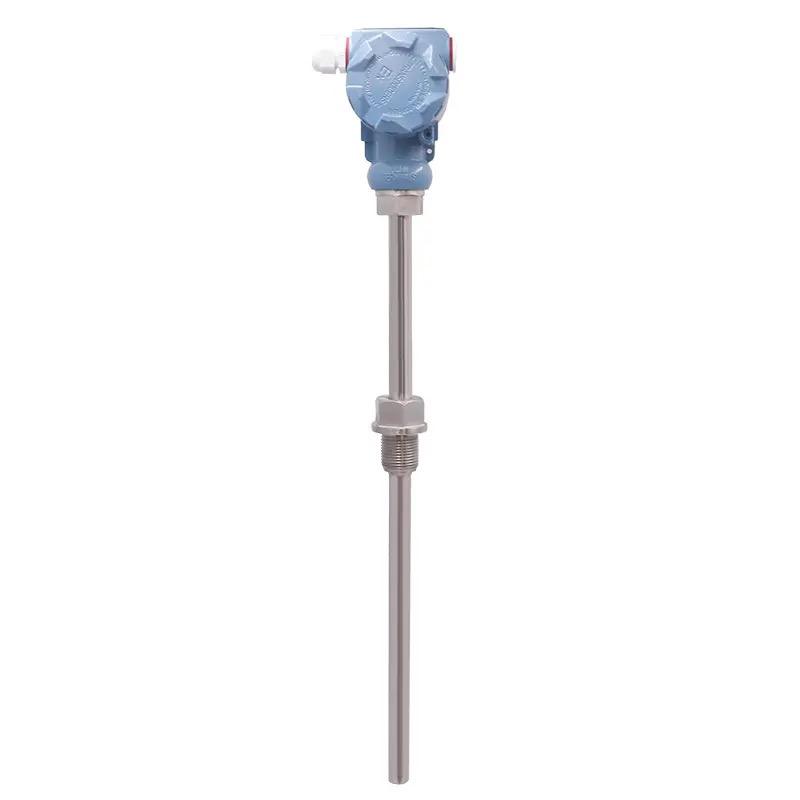

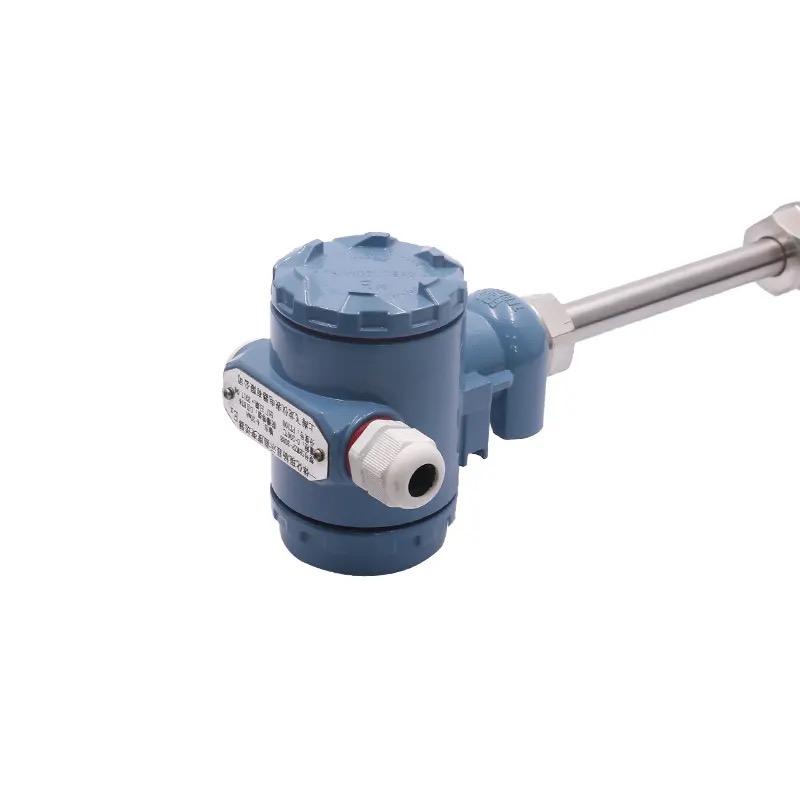

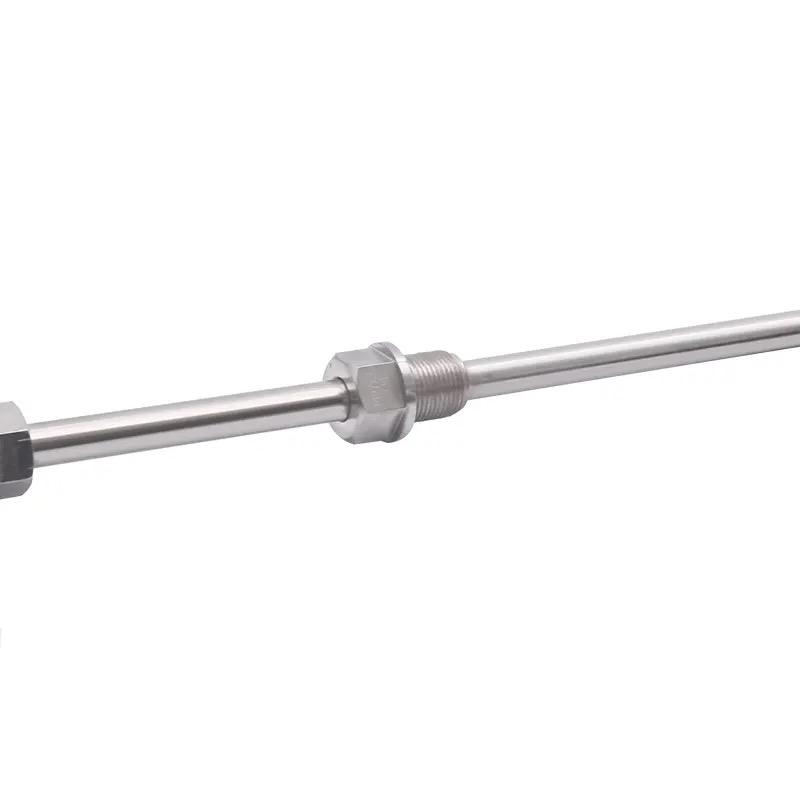

Fuld isolation integreret temperaturtransmitter

Generel integreret temperaturtransmitter bruges til signalinput af termisk modstand (RTD), termoelement (TC), modstand og spænding, som kan installeres i sensoren via pc-konfiguration. (PEOFIBUS-PA og HART-protokoller er tilgængelige). Gældende steder: · Den PCP integrerede temperaturtransmitter kan bruges til at transformere alle slags inputsignaler til 4-20mA udgangssignaler ·Indgang Termisk modstand (RTD) Termoelement (TC) Modstand (Ω) Spænding (mV) .Gennem PC kan konfigurationsværktøjet bruges online. Karakteristika: .Generel PCP kan bruges til alle slags indgangssignaler .Elektrisk isolering .To-leder system og 4-20mA analog udgang .Høj nøjagtighed .Følerskade- eller kortslutningsfejlsignalerne kan indstilles på forhånd i overensstemmelse med NAMUR NE 43. ·EMC skal være i overensstemmelse med NAMUR NE 21, CE .Eksplosionssikker certificering .Output analog .Måleområdet kan tilpasses af brugere

Få et tilbud

Drift og systemstruktur

Målesystem

En intelligent temperaturtransmitter er et to-leder system med analog udgang, input 2-, 3- og 4-leder termisk modstand (FTU) signaler, termoelementsignal og spændingssignal, som kan konfigureres gennem et konfigurationsværktøj,

lnput termisk modstand (RTD)

Type	Måleområde	Min. Måleområde
Pt100 Pt500 Pt1000 I overensstemmelse med IEC 751	-200-850℃ -328-1562°F -200-250℃ -328-482°F -200-250℃ -328-482°F	10K (18°F) 10K (18°F) 10K (18°F)
Ni100 Ni500 1000 kr I overensstemmelse med DIN 43760	-60-180℃ -76-356°F -60-150℃ -76-302°F -60-150℃ -76-302°F	10K (18°F) 10K (18°F) 10K (18°F)
Ledningstype	Modstandskompensation af 2-, 3- eller 4-tilsluttende to-leder systemmålekabel (0-20Ω)
Modstand af sensorkabel	Hvert kabel
Sensorstrøm	≤0,6mA

Modstandssignal (Ω)

Type	Måleområde	Min. Måleområde
Modstand (Ω)	10..2000 (Ω)	100(Ω)

Termoelement (TC)

Type	Måleområde	Min. Måleområde
B (PtRh30-PtRh6) C (W5Re-W26Re) ^[3] D (W3Re-W25Re) ^[3] E (NiCr-CuNi) J(Fe-CuNi) K (NICr-Ni) L (Fe-CuNi) ^[2] N[NiCrSi-NiSi) R(PtRh13-Pt) S(PtRh10-Pt) T(Cu-CuNi) U(Cu-CuNi) ^[2] MoRe5-MoRee41 ^[1] I overensstemmelse med IEC 584, del 1	0-1820℃ 32-3308°F 0-2320℃ 32-4208°F 0- 2495℃ 32-4523°F -200- 915℃ -328-1679°F -200- 1200℃ -328-2192°F -200- 1372℃ -328-2501°F -200- 900℃ -328-1652°F -270- 1300℃ -454-2372°F 0-1768℃ 32-3214°F 0-1768℃ 32-3214°F -200- 400℃ -328-752°F -200- 600℃ -328-1112°F 0-2000℃ 32-3632°F	500k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 500k (900°F)
Koldt kryds	Indre (Pt100) eller Ydre (0...80℃), 32..176°F
Nøjagtighed af koldt kryds	±1k
Sensorstrøm	30nA

Spændingssignal (mV)

Type	Måleområde	Maksimal måleområde
Millivolt (mV)	-10...100mV	5mV

input output (analog)

Udgangssignal	4...20 mA.20..4 mA
Transmissionskarakteristika	Temperatur, modstand og spændingslinearitet
Maksimal belastning	(V-8V)/0,025A

(1) Uden henvisning

(2) I overensstemmelse med DIN 43710

(3) I overensstemmelse med ASTM E988

Digitalt filter Grae 1	0...8s
indgangsstrøm	≤3,5mA
Nuværende begrænsning	≤25mA
Tidsforsinkelseskontakt	4s (under strøm på la-3,8mA)
Responstid	1s

Fejlsignal (fejlovervågning)

Under måling nedre grænse	Dutput ned til 3,8mA
Overmål øvre Iirmit	Udgang op til 20,5mA
Sensor beskadigelse Sensor kortslutning	Kan indstilles til ≤3,6mA eller ≥21,0 mA

El-tilslutning

Strømforsyning	U _b =8...35V DC Polaritetsbeskyttelse
Elektrisk isolation (input/output)	U=3,75kV AC
Tilladt udsvingsområde	U≤5V (når Ub≥13V, f _max =1KH ₂ t)

Nøjagtighed

Referencebetingelser

Raled temperatur23℃ (73,4°F）±5K

Termisk modstand (RTD)

Type	Målenøjagtighed
Pt100, Ni100 Pt500,Ni500 Pt1000,Ni1000	0,2K eller 0,08 % 0,5K eller 0,20 % 0,3K eller 0,12 %

Modstandssignal (Ω)

Type	Målenøjagtighed	Måleområde
Modstand	±0,1Ω eller 0,08 %	10...40Ω
Modstand	±1,5Ω eller 0,12 %	10...2000Ω

Termoelement (TC)

Type	Målenøjagtighed
K, J, T, E, L, U, N, C, D S.B.R MoRe5-MoRe41	typ.0,5 k eller 0,08 % type 1,0 k eller 0,08 % typ.2,0 k eller 0,08 %
Allecled af intern relerence end	Pt100 DIN IEC751 C1.B

Spændingssignal (mV)

Type	Målenøjagtighed	Måleområde
Millivolt(mv)	±20μV eller 0,08 %	-10...10mV

Påvirket af strømforsyning	≤±0,01 %/V med afvigelse på 24 ^[3]	Måleområde
Påvirket af belastning	≤±0,02%/100Ω ^[3]	-10...10mV

(1) Ikke relevant for termoelementet.

(2) % er i forhold til det justerbare måleområde (maks.værdi).

(3) Alle ala er relateret til den endelige værdi af målingen (FSD)

Temperaturskift	RTD Td=±(15ppmkMax.måleområde)±50ppmKForudindstillet måleområde)∆θTermisk modstand Pt100 Td=±(15ppmk(Endelig værdi for måling 200) 50ppm/KForudindstillet måleområde)∆θ Termoelement(TC) Td=±(50 ppmKMax.måleområde 50ppm/KForudindstillet måleområde)*∆θ ∆θ=Værdien af miljøtemperaturen afviger fra reterencetemperaturen
Langsigtet stabilitet	≤0,1K/År[1] eller ≤0,05%/År[1][2]

Installationstilstand

Installationsvinkel	Ingen begrænsning
Installationsområde	Vandtæt tilslutningsboks eller eksplosionssikker tilslutningsboks

Anvendelsestilstand Miljøtilstand

Omgivelsestemperatur	-40...85℃(-40...185°F). Gælder for område med eksplosionsrod
Opbevaringstemperatur	-0.. 100℃(-40...-212°F)
Klimaklasse	i overensstemmelse med EN G0654-1,ClaasC
Kondensation	Tilladelse
ProtacLlon klasse	IP 00/IP 66 Installation
Vibrationsbeskyttelse	I overensstemmelse med IEC 60068-2-6
Elektromagnetisk kompatibilitet	Anti-EMI og anti-EMl udstrålet emission i overensstemmelse med EN 61326-1 og NAMUR NE 21

Mekanisk struktur

Welghl	= 40 g
Materiale	Hus: PC, plast eller polyester
Terminal	kabel maks. 1,75 mm2 (0,0027 in2)

Display og styresystem Fjernbetjening

Konfigurationsværktøj	Specielt konfigurationsværktøj
Konfigurationssoftware	PC-operativsoftware (Reaowin 2o00 ]
interlace	PC-interface tilsluttet med kabel TTL-l-RS 232 med stik
Konfigurationsparameter	Sensortype, tilslutningstype og ingeniørenhed (C/F måleområde, intern/ekstern koldforbindelseskompensation, kabelmodstandskompensation i to-leder systemmåling, fejltilstand, udgangssignalet (4...20/20...4 mA), digitalt filter (dæmpende), udgang, målepunktsmærke (8 tegn) og udgang analog.
