Temperaturtransmitter: Sådan fungerer det, nøjagtighed og valg

Hvad er en temperaturtransmitter, og hvordan fungerer den?

A temperatur transmitter fungerer ved at modtage det elektriske output fra et temperaturfølende element, behandle det gennem internt signalbehandlings- og lineariseringskredsløb og generere et standardiseret output, der er proportionalt med den målte temperatur. Den interne arkitektur af en moderne digital temperaturtransmitter består af fire funktionelle trin, der tilsammen transformerer et råt, ikke-lineært sensorsignal til et nøjagtigt, støjbestandigt output, der er velegnet til langdistancetransmission og direkte behandling af et distribueret kontrolsystem eller programmerbar logisk controller.

De fire indre stadier af en temperaturtransmitter

Signalbehandlingskæden inde i en moderne industriel temperaturtransmitter følger en konsistent arkitektur, uanset om inputtet er fra et termoelement, RTD eller anden sensortype:

• Indgangssignalerhvervelse: Senderens inputkredsløb modtager sensorsignalet, som kan være et millivolt-niveau EMF fra et termoelement (typisk 0 til 60 mV afhængig af type og temperaturområde) eller en modstandsværdi fra en RTD (typisk 100 til 400 ohm for en Pt100-sensor på tværs af dens måleområde). Indgangskredsløbet leverer excitationsstrømmen til RTD-sensorer (typisk 0,2 til 1,0 mA for at minimere selvopvarmningsfejl) og anvender høj indgangsimpedansforstærkning til termoelement-millivolt-signaler for at undgå at belaste sensorudgangen.
• Analog til digital konvertering: Det forstærkede indgangssignal konverteres til en digital repræsentation af en analog til digital konverter med høj opløsning, typisk med 16 til 24 bit opløsning. Denne høje opløsning sikrer, at transmitteren kan løse meget små temperaturændringer inden for dets konfigurerede måleområde. En 16 bit konverter over et 100 grader Celsius spænd løser individuelle temperaturændringer på ca. 0,0015 grader Celsius, hvilket er langt finere end systemets ultimative måleusikkerhed, men giver den interne præcision, der er nødvendig for at opretholde nøjagtigheden efter linearisering og outputberegning.
• Linearisering og kompensation: Den digitale processor anvender det sensorspecifikke karakteriseringspolynomium, der er gemt i senderens hukommelse, for at konvertere den rå digitale værdi til en temperaturværdi. Dette lineariseringstrin er væsentligt, fordi hverken termoelement-EMF versus temperatur eller RTD-modstand versus temperaturforhold er lineære; karakteriseringspolynomier defineret i IEC 60584-standarden for termoelementer og IEC 60751-standarden for Pt RTD'er kompenserer for disse ulineariteter. For termoelementtransmittere anvender dette trin også den kolde overgangskompensation, der tager højde for referenceforbindelsestemperaturen ved transmitterterminalerne, som skal måles og trækkes fra termoelementets output for at producere en nøjagtig procestemperaturaflæsning.
• Outputgenerering: Den lineariserede temperaturværdi bruges til at beregne udgangsstrømmen ved at kortlægge den målte temperatur lineært på strømområdet 4 til 20 mA. Transmitteren driver en præcisionsstrømkilde, der opretholder den beregnede strømudgang uafhængigt af sløjfeforsyningsspændingen og kabelmodstanden, hvilket giver det spændingsuafhængige strømsløjfesignal, som det modtagende instrument ser som procesvariablen.

Hvordan fungerer en temperaturtransmitter med termoelementer?

Et termoelement er en forbindelse mellem to forskellige metaltråde, der genererer en lille elektromotorisk kraft (EMF) proportional med temperaturforskellen mellem måleforbindelsen (den varme forbindelse, placeret ved procesmålepunktet) og referenceforbindelsen (den kolde forbindelse, der er placeret på det punkt, hvor termoelementtråden går over til kobberterminalledere, typisk ved indgangsterminaltransmitteren). Termoelementet måler ikke absolut temperatur; den måler en temperaturforskel, og temperaturtransmitteren skal tilføje referenceforbindelsestemperaturen for at konvertere denne forskel til en absolut procestemperatur.

Moderne temperaturtransmittere inkluderer en intern kompensationssensor for kolde forbindelser, typisk en præcisionstermistor eller siliciumbåndgab-sensor, monteret på termoelementets indgangsterminaler. Denne sensor måler den faktiske temperatur på transmitterens indgangsterminaler og tilføjer denne referenceforbindelsestemperatur til den målte termoelement-EMK under lineariseringsberegningen. Nøjagtigheden af ​​kold overgangskompensation er en væsentlig bidragyder til den overordnede måleusikkerhed for termoelementtransmittersystemer, og højkvalitetssendere specificerer deres kolde overgangskompensationsnøjagtighed separat fra senderens signalkonditioneringsnøjagtighed. En koldkrydskompensationsfejl på 0,5 grader Celsius tilføjer direkte den samlede målefejl uanset kvaliteten af ​​alle andre systemkomponenter.

Valget af termoelementtype bestemmer måleområdet, følsomheden og kemiske kompatibilitetskarakteristika for sensortransmitterkombinationen. De mest almindelige typer brugt med industrielle temperaturtransmittere er:

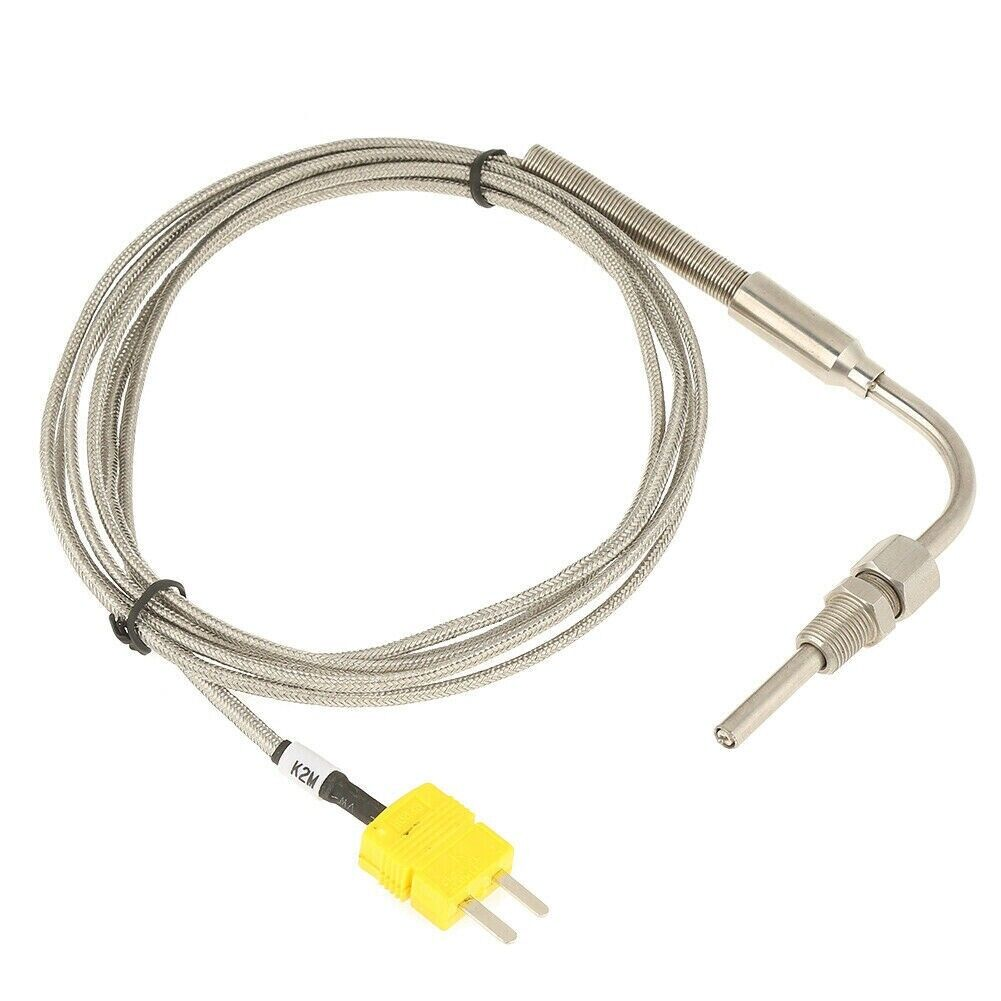

• Type K (Chromel/Alumel): Det mest udbredte industrielle termoelement, der dækker et område på cirka 200 til 1.260 grader Celsius med en Seebeck-koefficient på cirka 41 mikrovolt pr. grad Celsius. Type K er velegnet til oxiderende og inaktive atmosfærer og giver tilstrækkelig nøjagtighed til de fleste industrielle temperaturovervågningsapplikationer.
• Type J (jern/konstantan): Velegnet til reducerende eller vakuumatmosfærer med et område på 40 til 750 grader Celsius og en Seebeck-koefficient på cirka 51 mikrovolt pr. grad Celsius. Den højere output pr. grad sammenlignet med Type K betyder mindre transmitterindgangssignaler at behandle, men jernlederen begrænser den maksimale temperatur og den tilladte atmosfære.
• Type T (kobber/konstantan): Anvendes til kryogene og lav temperaturmålinger fra 200 til 350 grader Celsius, med fremragende repeterbarhed ved temperaturer under 0 grader Celsius, hvilket gør det til det foretrukne valg til kølerum og kryogen opbevaringsovervågningsapplikationer.
• Type R og Type S (Platin/Rhodium legeringer): Ædelmetal termoelementer brugt ved høje temperaturer fra 0 til 1.600 grader Celsius i applikationer som glas, keramik og stålproduktion, hvor uædle metal termoelementer ikke ville overleve. Deres lavere Seebeck-koefficienter (ca. 10 mikrovolt pr. grad Celsius) kræver transmitterindgangsforstærkning med høj opløsning for at opnå tilstrækkelig nøjagtighed.

RTD-inputbehandling i temperaturtransmittere

Modstandstemperaturdetektorer (RTD'er) fungerer på et fundamentalt andet fysisk princip end termoelementer, og måler stigningen i elektrisk modstand af et rent metalelement (platin i Pt100- og Pt1000-typerne), når temperaturen stiger. Senderen leverer en lille kendt strøm gennem RTD-elementet og måler den resulterende spænding for at beregne modstanden, og anvender derefter Callendar Van Dusen-ligningen eller IEC 60751 karakteriseringspolynomiet for at konvertere denne modstand til temperatur.

Tre- og fire-leder RTD-forbindelseskonfigurationer bruges til at eliminere effekten af ​​ledningsmodstand på målenøjagtigheden. I en to-leder konfiguration tilføjes ledningsmodstanden (som varierer med omgivelsestemperatur og ledningslængde) direkte til den målte RTD-modstand og introducerer en fejl, der ikke kan rettes. I en konfiguration med tre ledere bruger transmitteren en Wheatstone-bro eller tilsvarende kredsløb, der annullerer ledningsmodstanden for den fælles returledning, hvilket reducerer fejlen til forskellen i modstand mellem de to separate ledningstråde. I en konfiguration med fire ledere eliminerer separate strømførende og spændingsfølende ledningspar fuldstændig virkningen af ​​ledningsmodstand på målingen, hvilket opnår den fulde iboende nøjagtighed af RTD-sensoren. Fire ledningsforbindelser er standard til laboratorie- og procesapplikationer med høj nøjagtighed; tre ledningsforbindelser er almindelige i industrielle installationer, hvor en vis resterende ledningsmodstandsfejl er acceptabel.

Hvor nøjagtige er temperaturtransmittere?

Nøjagtigheden af ​​et temperaturtransmittersystem er en sammensætning af flere individuelle fejlkilder, der hver især bidrager til den samlede måleusikkerhed. At forstå disse fejlkilder og hvordan de kombineres er afgørende for at vælge en sender med tilstrækkelig nøjagtighed til en specifik applikation og for at fortolke nøjagtighedsspecifikationerne angivet i transmitterens datablade.

Senderens nøjagtighedskomponenter

Et komplet temperaturtransmittersystems nøjagtighedsbudget inkluderer bidrag fra følgende kilder:

• Sensornøjagtighed: IEC 60751-standarden definerer to klasser af Pt100 RTD-nøjagtighed. Klasse A-sensorer har en nøjagtighed på plus eller minus (0,15 0,002 gange den absolutte værdi af T) grader Celsius, hvor T er temperaturen i grader Celsius, hvilket giver cirka plus eller minus 0,25 grader Celsius ved 50 grader Celsius og plus eller minus 0,55 grader Celsius ved 200 grader Celsius. Klasse B-sensorer har dobbelt tolerance af klasse A. Termoelements nøjagtighed i henhold til IEC 60584 er udtrykt som en procentdel af aflæsning eller en fast værdi i grader Celsius, alt efter hvad der er størst: et standard Klasse 1 Type K termoelement har en nøjagtighed på plus eller minus 1,5 grader Celsius eller plus eller minus 0,4 procent af aflæsningen.
• Senderens referencenøjagtighed: Senderens egen signalbehandlingsnøjagtighed, specificeret ved en referenceomgivelsestemperatur (typisk 20 til 25 grader Celsius) under stabile forhold. Industrielle temperaturtransmittere af høj kvalitet fra producenter som Emerson Rosemount, ABB, Endress Hauser og Yokogawa opnår referencenøjagtighedsspecifikationer på plus eller minus 0,05 til 0,1 grader Celsius for RTD-indgange og plus eller minus 0,1 til 0,5 grader Celsius for termoelementindgange, hvilket gør transmitteren til en relativ lille nøjagtighed af sensoren, der bruges til et relativt lille system.
• Effekt på omgivende temperatur: Transmitterens nøjagtighed forringes, når dens driftstemperatur afviger fra referencetemperaturen. Typiske transmitters omgivende temperatureffekter er specificeret som en ændring i output pr. grad Celsius af omgivende temperaturændring, ofte i området 0,005 til 0,02 grader Celsius pr. grad Celsius af omgivende temperaturændring. I en sender, der er anbragt i et feltindkapsling, der kan opleve omgivelsestemperaturer fra minus 20 til plus 60 grader Celsius, kan den omgivende temperatureffekt tilføje 0,4 til 1,6 grader Celsius af yderligere usikkerhed til den samlede målefejl.
• Langsigtet drift: Temperaturtransmitterens nøjagtighed aftager gradvist over tid på grund af ældning af elektroniske komponenter og mekanisk belastning fra termisk cykling. Veldesignede industrielle transmittere specificerer langtidsstabilitet på plus eller minus 0,1 til 0,25 procent af spændvidden over en 10-årig serviceperiode, hvilket svarer til mindre end 0,1 grader Celsius afdrift pr. år for et typisk 100 grader Celsius måleområde. Verifikation af drift gennem periodisk kalibreringskontrol er standardpraksis for at opretholde måleintegritet i transmitterens levetid.

Praktisk nøjagtighed i procesapplikationer

Den kombinerede nøjagtighed af et velafstemt sensor- og transmittersystem i en typisk industriel procesinstallation, der tager højde for alle fejlkilder, falder typisk i området fra plus eller minus 0,5 til 2 grader Celsius for RTD-baserede systemer og plus eller minus 1,5 til 5 grader Celsius for termoelementbaserede systemer. Det større usikkerhedsområde for termoelementsystemer afspejler kombinationen af ​​sensorens egen lavere iboende nøjagtighed, koldforbindelseskompensationsfejlen ved transmitteren og termoelementets EMF-målingers større modtagelighed for elektrisk interferens.

Til applikationer, der kræver måleusikkerhed under plus eller minus 0,5 grader Celsius, skal du vælge en Pt100 RTD med klasse A eller 1/3 DIN-tolerance, tilslutte den i fire-leder-konfiguration, bruge en transmitter med høj nøjagtighed, der er specificeret til RTD-input, og installere transmitteren på et sted med stabil og moderat omgivelsestemperatur. Fire-wire Pt100-systemer fra førende producenter kan opnå en kombineret måleusikkerhed på plus eller minus 0,2 til 0,3 grader Celsius i velkontrollerede installationer, velegnet til farmaceutiske, fødevare- og præcisionsprocesapplikationer, hvor der kræves strammere temperaturkontrol.

Nøjagtighedssammenligning: Termoelement vs RTD-transmittersystemer

Integrerede temperaturtransmittere: Design og fordele

An integreret temperaturtransmitter kombinerer følerelementet og transmitterens elektronik til en enkelt fysisk samling, typisk monteret direkte på termobrønden eller i hovedet af temperaturfølerenheden. Denne integrerede tilgang står i kontrast til den traditionelle split-arkitektur, hvor en separat fjernsensor forbindes til en separat monteret transmitter gennem et forlængerkabel, og det giver adskillige praktiske og ydelsesfordele, der har gjort integrerede transmittere til den foretrukne konfiguration for de fleste nye industrielle procestemperaturinstallationer.

Fysiske konfigurationer af integrerede temperaturtransmittere

Integrerede temperaturtransmittere fås i to primære fysiske konfigurationer:

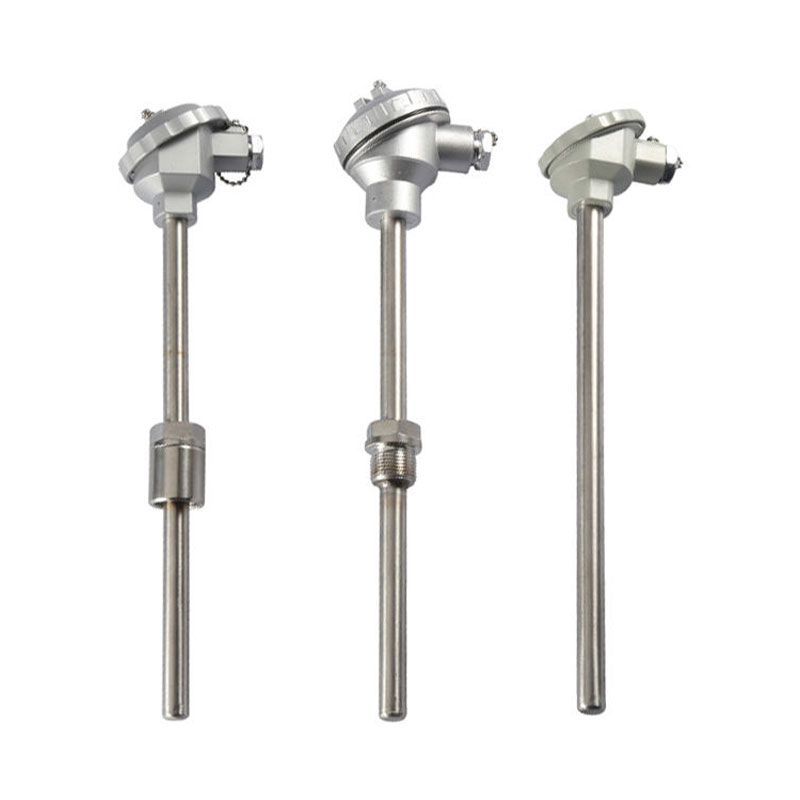

• Hovedmonterede sendere: Et kompakt transmittermodul monteret inde i forbindelseshovedet på en termobrøndmonteret temperatursensorenhed. Transmittermodulet optager typisk et hus i DIN B- eller DIN A-format, der passer i standardforbindelseshovedet, og sensorledningerne forbindes direkte til transmitterterminalerne i det forseglede hovedkabinet. Hovedmonterede transmittere eliminerer forlængelsesledningen mellem sensor og transmitter, fjerner kilderne til EMF-opsamling, ledningsmodstandsfejl og konnektorinduceret målingsforringelse, der påvirker udvidede ledningssystemer. De udsender standardstrømsløjfesignalet på 4 til 20 mA på to ledninger, der forlader forbindelseshovedet til kontrolsystemet, hvilket kun kræver standardkontrolkabel i stedet for den specialiserede forlængerledning eller termoelementforlængerledning, der kræves i splitarkitektursystemer.
• Skinnemonterede eller DIN-skinne transmittere: Kompakte transmittermoduler designet til montering på standard DIN 35-skinne inde i instrumentskabe eller rangerpaneler, der typisk modtager sensorinput fra fjernfeltsensorer over korte til moderate kabelføringer. Disse transmittere accepterer det samme udvalg af sensorindgange som hovedmonterede typer, men er placeret i det kontrollerede miljø i et instrumentskab, hvilket reducerer den omgivende temperaturvariation, de oplever, og forenkler adgangen til konfiguration og udskiftning. Skinnemonterede transmittere bruges almindeligvis i grupperede applikationer, hvor flere sensorer føres ind i et enkelt kabinet, og i installationer, hvor procesforbindelsesstedet ikke tillader montering af en hovedmonteret transmitter på grund af temperatur-, vibrations- eller adgangsbegrænsninger.

Ydelsesfordele ved integrerede transmittere

Den integrerede arkitektur leverer målbare præstationsforbedringer i forhold til split sensor transmittersystemer på flere områder, der direkte påvirker målekvaliteten og systemets pålidelighed:

• Eliminering af termoelementforlængerledningsfejl: Termoelementforlængerledning fører termoelementets millivoltsignal fra sensorhovedet til fjernsenderen eller kontrolsystemet. Ethvert brud, stik eller jordsløjfe i denne forlængerledning introducerer fejl, der ikke kan skelnes fra legitime temperatursignaler på det modtagende instrument. Hovedmonterede sendere eliminerer forlængerledningen fuldstændigt ved at konvertere millivoltsignalet til et 4 til 20 mA strømsløjfesignal ved sensorhovedet, og strømsløjfesignalet er fuldstændig immunt over for støj- og lækagefejl, der ødelægger millivoltsignaler over lange løb.
• Forbedret støjimmunitet: 4 til 20 mA strømsløjfeudgangen fra den integrerede transmitter er langt mere modstandsdygtig over for elektromagnetisk interferens (EMI) fra nærliggende motorer, frekvensomformere og strømkabler end de millivoltsensorsignaler, der føres over lange forlængerledninger. I industrielle miljøer med betydelig elektrisk støj giver denne støjimmunitetsforbedringer ofte en målbar reduktion i målevariabiliteten, hvilket direkte oversættes til mere stabil processtyring.
• Reducerede ledningsomkostninger: Standard skærmet parsnoet kabel, der bruges til 4 til 20 mA strømsløjfeforbindelser, koster 40 til 60 procent mindre pr. meter end den specialiserede termoelementforlængerledning, der kræves til ukompenserede termoelement lange løb. For store installationer med hundredvis af temperaturmålepunkter i afstande på 50 meter eller mere fra kontrolrummet repræsenterer denne kablingsomkostningsforskel en betydelig kapitalbesparelse, der helt eller delvist opvejer de højere enhedsomkostninger for hovedmonterede transmittere sammenlignet med simple terminalhoveder.

Valg af den rigtige temperaturtransmitter til processtyring

Valg af den korrekte temperaturtransmitter til en processtyringsapplikation kræver, at transmitterens specifikationer matches med applikationens målekrav på tværs af flere dimensioner samtidigt. Den følgende ramme behandler de vigtigste udvælgelseskriterier i en praktisk beslutningssekvens.

Sensortype og måleområde

Den første valgbeslutning er sensortypen, som bestemmer systemets grundlæggende nøjagtighedspotentiale, måleområde og miljøkompatibilitet. Brug RTD (Pt100 eller Pt1000) sensorer og kompatible transmittere til applikationer, der kræver målenøjagtighed bedre end plus eller minus 1 grad Celsius, til temperaturer under 600 grader Celsius, og hvor langtidsstabilitet over år med kontinuerlig service er påkrævet. Brug termoelementsensorer og kompatible transmittere til temperaturer over 600 grader Celsius, til applikationer, hvor der er behov for hurtig reaktion på hurtige temperaturændringer, eller hvor omkostningerne til RTD-sensorer er uoverkommelige for et stort antal målepunkter.

Universelle indgangstransmittere, der accepterer både termoelement- og RTD-input, er tilgængelige fra de fleste større producenter og er særligt værdifulde i faciliteter med forskellige sensorbeholdninger eller i eftermonteringsapplikationer, hvor den eksisterende sensortype måske ikke er kendt på tidspunktet for anskaffelse af senderen. Universelle inputtransmittere ofrer typisk en lille stigning i nøjagtigheden sammenlignet med sensorspecifikke transmittere på grund af de kompromiser, der er involveret i at designe inputkredsløb til at håndtere både millivoltniveauet termoelementsignal og modstandsmålingen, der kræves for RTD-input, men moderne design har reduceret denne nøjagtighedsstraf til mindre end 0,05 grader Celsius i de fleste tilfælde.

Outputprotokol og kommunikationskrav

Senderens outputprotokol skal være kompatibel med det modtagende kontrolsystems infrastruktur:

• Kun 4 til 20 mA analog: Egnet til ældre DCS- og PLC-systemer uden mulighed for digital feltkommunikation, eller til simple applikationer, hvor kun den aktuelle procestemperaturværdi er påkrævet i styresystemet, og der ikke skal overføres diagnostiske data. Den eneste analoge sender er den enkleste og billigste løsning, der kun kræver et standard analogt inputkort i det modtagende styresystem.
• 4 til 20 mA med HART: HART-protokollen (Highway Addressable Remote Transducer) overlejrer et digitalt signal på 4 til 20 mA strømsløjfen, hvilket tillader konfiguration, diagnostik og sekundære procesvariable data at blive kommunikeret til et HART-kompatibelt asset management system, mens det primære 4 til 20 mA signal fortsætter med at fungere med eksisterende analog input infrastruktur. HART-kompatible transmittere er det dominerende valg for nye industrielle temperaturtransmitterinstallationer over hele verden, fordi de giver digital diagnosticeringskapacitet uden at kræve udskiftning af eksisterende analog ledningsinfrastruktur.
• Foundation Fieldbus eller PROFIBUS PA: Rene digitale feltbusser, der erstatter 4 til 20 mA strømsløjfen med en fuldstændig digital kommunikationsprotokol, der bærer flere procesvariabler, diagnostik og konfigurationsparametre over et enkelt par ledninger, der kan forbinde flere enheder i en bustopologi. Velegnet til nye installationer, hvor kontrolsystemet understøtter disse protokoller, og fordelene ved multivariabel måling og omfattende diagnostik fra et enkelt ledningspar retfærdiggør de højere installationstekniske omkostninger sammenlignet med analoge eller HART-systemer.
• Trådløs (WirelessHART eller ISA100): Trådløse temperaturtransmittere, der kommunikerer målinger til en trådløs gateway uden signalkabel, drevet af batterier eller energiindsamling fra procesmiljøet. Trådløse sendere er særligt værdifulde i eftermonteringsapplikationer, hvor det vil være uoverkommeligt dyrt at køre nye signalkabler til utilgængelige eller farlige steder, og i applikationer, der overvåger aktiver, der bevæger sig eller roterer, hvor kablede forbindelser er upraktiske.

Miljø- og procesforhold

Det fysiske miljø, som transmitteren vil blive installeret i, stiller krav til transmitterens hus, indtrængningsbeskyttelse og certificering af farlige områder:

• Indtrængningsbeskyttelse: Transmitterhuset skal have en minimum IP65-klassificering (støvtæt og beskyttet mod vandstråler) til udendørs installationer og nedvaskningsmiljøer; IP67 (nedsænkning til 1 meter) til applikationer med risiko for oversvømmelse af vand; og IP68 (kontinuerlig nedsænkning) for sendere installeret på nedsænkede steder. IP-klassificeringen af ​​tilslutningshovedet og eventuelle kabelindgange skal verificeres, da senderelektronikken kan have en højere IP-klassificering end de indgangsfittings, der faktisk anvendes i installationen.
• Certificering for farlige områder: Sendere installeret i områder, der er klassificeret som potentielt eksplosive i henhold til nationale eller internationale klassifikationsstandarder for farlige områder, skal bære den passende certificering for den specifikke områdeklassificering. De mest almindelige metoder til beskyttelse af eksplosionsfarlige områder for temperaturtransmittere er egensikkerhed (Ex ia eller Ex ib) til brug i zone 0, 1 og 2 (gasfare) og flammesikkert og eksplosionssikkert kabinet (Ex d) til applikationer, hvor der kræves transmittere med højere effekt. Kontroller, at transmitterens specifikke godkendelse dækker den gasgruppe og temperaturklasse, der gælder for installationsstedet.
• Vibrations- og stødmodstand: I installationer, der er udsat for vibrationer i procesmaskiner, skal du vælge sendere, der er testet og klassificeret til den forventede vibrationsfrekvens og -amplitude. Transmittere til kompressor-, pumpe- og turbineovervågningsapplikationer bør klassificeres i henhold til IEC 60068 2 6 vibrationsteststandarder med vibrationsniveauer på mindst 2g over frekvensområdet 10 til 2.000 Hz for at undgå for tidlig fejl på grund af vibrationsinduceret komponenttræthed.

Oversigt over nøglevalgsparametre

Hvordan fejlfinder man en temperaturtransmitter?

Temperaturtransmitter fejlfinding følger en logisk diagnostisk sekvens, der systematisk isolerer fejlen til sensoren, ledningerne eller transmitterens elektronik, før man drager konklusioner om, hvilken komponent der kræver opmærksomhed. Når man nærmer sig transmitterproblemer uden denne systematiske struktur, fører det til unødvendige komponentudskiftninger og forlænget procesnedetid. Følgende sekvens dækker de mest almindelige fejlkategorier i industrielle temperaturtransmitterinstallationer.

Konstant maksimum eller minimum output (mættet signal)

En transmitterudgang låst ved 20,5 mA (eller senderens opskaleringsfejlstrøm) eller ved 3,6 mA (nedskaleringsfejlstrøm) indikerer, at transmitteren har registreret en tilstand uden for rækkevidde eller en sensorfejl og har drevet sin udgang til en forudindstillet fejlsikker værdi. Diagnosticer som følger:

1. Tjek for aktive fejlkoder: Tilslut en HART-communicator eller producentens konfigurationssoftware til transmitteren, og læs eventuel aktiv fejldiagnostik. Senderens selvdiagnosesystem vil typisk identificere, om fejlen er en åben sensorindgang, en kortslutning ved sensorindgangen, sensorindgangen uden for rækkevidde eller en intern transmitterhardwarefejl. Denne diagnostiske information dirigerer straks undersøgelsen til den korrekte komponent uden at kræve fysisk inspektion af hvert element i målesløjfen.
2. Mål sensorkontinuitet ved transmitterterminalerne: Frakobl sensorkablerne fra transmitterens indgangsterminaler og mål sensormodstanden (for RTD) eller kontinuiteten (for termoelement) ved terminalskruerne med et kalibreret multimeter. En Pt100 RTD ved omgivelsestemperatur bør måle ca. 109 til 110 ohm for hver 25 grader Celsius over sensorens 0 graders reference; en åben kredsløbsaflæsning indikerer et ødelagt RTD-element eller en afskåret sensorledning. Et termoelement ved omgivelsestemperatur bør give en meget lav modstandsaflæsning (typisk 1 til 10 ohm afhængigt af termoelementets materiale og længde); et åbent kredsløb indikerer en brudt termoelementforbindelse eller ledning.
3. Tilslut sensoren igen, og kontroller aflæsningen i forhold til en reference: Hvis sensoren måler korrekt ved transmitterterminalerne, men transmitterudgangen stadig er mættet, skal du kontrollere, at transmitterens konfigurerede måleområde er passende for den faktiske procestemperatur. En korrekt fungerende sender, der modtager et sensorsignal for en temperatur uden for dets konfigurerede område, vil mætte sin output; reduktion af måleområdet eller rekonfigurering af spændvidden til at inkludere den faktiske procestemperatur bør genoprette normal drift.

Støjende eller ustabilt output

Et output, der svinger hurtigt ud over, hvad procestemperaturen selv kunne tage højde for, indikerer elektrisk støjoptagelse i sensoren eller transmitterens ledninger, en løs forbindelse eller et problem med fugtindtrængning i transmitterhuset eller sensorforbindelseshovedet. Undersøg følgende i rækkefølge:

• Tjek skjoldjording: Kontroller, at sensorkabelskærmen kun er jordet i den ene ende (typisk ved kontrolrummet eller rangerskabets ende), med feltenden af skærmen utermineret. Jording af skærmen i begge ender skaber en jordsløjfe, der kan injicere støj i målekredsløbet ved samme frekvenser som den interfererende kilde. Korrigering af dobbeltjordede skjolde løser ofte senderstøjproblemer uden anden indgriben.
• Efterse tilslutningsklemmer for fugt og korrosion: Åbn transmitterens tilslutningshoved, og inspicér alle terminalskruer og forbindelser for fugtophobning, korrosionsprodukter eller løse terminalskruer. Fugt mellem termoelementets forlængerledningsterminaler og jordet metalværk skaber lækstrømme, der vises som støj i målingen. Tør forbindelseshovedet med tør trykluft, behandl korroderede terminaler med kontaktrens, og spænd alle terminalskruer til det specificerede drejningsmoment, før hovedet genmonteres med en frisk kabelindgangstætning.
• Adskil sensorkabler fra strømkabler: Kontroller, at sensorkablet er ført adskilt fra strømkabler, kabler til variabel frekvensdrev og andre højstøjkilder under hele dets løb fra sensoren til senderen eller kontrolrummet. Parallel føring af sensor- og strømkabler skaber induktiv og kapacitiv kobling, der injicerer støj i målesignalet; opretholdelse af en adskillelse på mindst 300 mm fra strømkabler eller placering af sensorkabler i et separat metalrør eliminerer denne koblingsvej.

Aflæsningsforskydning: Konsistent målefejl

En temperaturtransmitter, der producerer en aflæsning konsekvent over eller under den faktiske procestemperatur med en fast offset over måleområdet, bekræftet ved sammenligning med et kalibreret referencetermometer i samme proces, indikerer enten en transmitterkalibreringsdrift, en forkert transmitterkonfiguration eller en systematisk fejlkilde såsom ledningsmodstand i en ukompenseret totråds RTD-forbindelse. Kontroller transmitterens konfigurationsparametre (sensortype, tilslutningstype, spændvidde og nul) i forhold til den originale idriftsættelsesdokumentation, før du udfører et kalibreringstjek, da konfigurationsfejl introduceret under vedligeholdelse er en almindelig og let korrigeret årsag til systematiske aflæsningsforskydninger. Hvis konfigurationen bekræftes korrekt, skal du udføre en topunktskalibreringskontrol ved hjælp af en præcisionstemperaturkilde og en certificeret referencetransmitter eller kalibrator for at karakterisere størrelsen og temperaturafhængigheden af ​​offset, og anvende en kalibreringskorrektion eller udskifte transmitteren, hvis offset overstiger applikationens nøjagtighedskrav.

Vedligeholdelse af temperaturtransmittere til industrielle applikationer

En disciplineret temperatur transmitter vedligeholdelsesprogram opretholder målenøjagtigheden, forhindrer uventede målefejl, der forstyrrer processtyringen, og maksimerer levetiden for instrumentinvesteringen. Vedligeholdelsesprogrammet for industrielle temperaturtransmittere dækker periodisk kalibreringsverifikation, fysisk inspektion, diagnostisk datagennemgang til forudsigelig vedligeholdelse og planlagt udskiftning af sensorkomponenter, der oplever accelereret ældning under drift.

Kalibreringsverifikationsplan

Kalibreringsverifikationsintervallet for temperaturtransmittere bør etableres baseret på applikationens krav til nøjagtighed, transmitterens specificerede langtidsstabilitet og konsekvenserne af uopdagede målefejl for proceskontrolkvalitet og sikkerhed. Typiske kalibreringsverifikationsintervaller for industrielle temperaturtransmittere spænder fra 6 måneder for sikkerhedskritiske målinger, hvor enhver drift over plus eller minus 0,5 grader Celsius skal detekteres øjeblikkeligt, til 2 til 5 år for ikke-kritiske overvågningsmålinger, hvor transmitterens langtidsstabilitetsspecifikation (typisk længerevarende plus eller minus 0,1 til 0,25 procent af intervaller pr.

Kalibreringsverifikation bør udføres ved hjælp af en kalibreret temperaturkilde (tørblokkalibrator eller temperaturbad), der kan spores til nationale målestandarder, med et kalibreret referencetermometer med højere nøjagtighed end den transmitter, der kontrolleres, der fungerer som sammenligningsstandard. Registrer aflæsningerne som fundet og som venstre ved minimum to temperaturpunkter inden for det konfigurerede område (typisk ved 25 procent og 75 procent af span) for at karakterisere både nul offset og span fejl. Dokumenter alle kalibreringsresultater i instrumentets kalibreringsregistrering, og trend resultaterne over successive kalibreringer for at identificere gradvis drift, der kan indikere forringet sensortilstand, før det bliver et måleproblem.

Fysisk inspektion og forebyggende vedligeholdelse

Det fysiske inspektionsprogram for temperaturtransmittere bør omfatte følgende kontroller ved hvert planlagt vedligeholdelsesbesøg:

• Kapslingsintegritet: Efterse transmitterhuset for fysisk beskadigelse, korrosion eller forringelse af beskyttende belægninger. Kontroller, at alle kabelindgange er forseglet med de originale nominelle kabelforskruninger, og at pakningerne på transmitterdækslet er ubeskadigede og har fuldstændig kontakt. Udskift forringede pakninger for at bevare husets indtrængningsbeskyttelse.
• Terminalforbindelser: Efterse alle terminalforbindelser for tæthed, korrosion og tilstedeværelse af fugt i forbindelseshovedet. Spænd terminalskruerne til det specificerede drejningsmoment; korrosion ved terminalforbindelser er en progressiv fejl, der giver stigende målefejl over tid og eventuel åbent kredsløbsfejl, hvis den ikke rettes.
• Termobrønd tilstand (hvis monteret): Efterse termobrønden for ekstern korrosion, mekanisk beskadigelse fra flow-inducerede vibrationer (synlig som slid eller revner ved procesforbindelsen) og indvendig renhed. En termobrønd med betydelig vægudtynding på grund af korrosion skaber en risiko for frigivelse af procesvæske ved svigt af den resterende væg, hvilket kræver udskiftning, før termobrøndens målebeskyttelsesfunktion kompromitteres.
• Sensorelementets tilstand: For udsatte RTD- og termoelementelementer, inspicer beskyttelseskappen for mekaniske skader, korrosionsgruber og eventuelle tegn på procesvæskekontamination af sensorhulrummet. Sammenlign den aktuelle sensormodstand (for RTD) eller isolationsmodstand (for termoelementkappe) med basislinjeværdier registreret ved idriftsættelse; forringet isolationsmodstand i termoelementkappen (under 1 megaohm ved driftstemperaturen) indikerer fugtindtrængning eller forringelse af kappen, der vil producere målefejl og kræver udskiftning af sensor.

Brug af diagnostiske data til forudsigelig vedligeholdelse

HART-kompatible og digitale feltbustemperaturtransmittere genererer kontinuerligt diagnostiske data, der kan bruges til at identificere udviklingsproblemer, før de forårsager målefejl. Moderne integrerede temperaturtransmittere overvåger og rapporterer parametre, herunder den kolde overgangstemperatur, sensormodstanden (for RTD-indgange), sløjfeforsyningsspændingen, transmitterens interne elektroniske temperatur og det samlede antal driftstimer siden sidste nulstilling. Gennemgang af disse diagnostiske parametre gennem et aktivstyringssystem under normal drift, i stedet for at vente på, at transmitteren markerer en advarsel, muliggør forudsigende vedligeholdelsestilgange, der planlægger sensorudskiftning baseret på faktiske tilstandsindikatorer snarere end faste kalenderintervaller.

En progressiv stigning i RTD-sensormodstanden over dens forventede værdi for procestemperaturen, observeret i diagnostiske data over successive aflæsninger, er en tidlig indikator for forurening af sensorelementer eller mekanisk beskadigelse, som i sidste ende vil producere en betydelig målefejl eller åbent kredsløbsfejl. Planlægning af sensorudskiftning ved det næste planlagte vedligeholdelsesvindue, når denne tendens først identificeres, i stedet for at vente på en komplet målefejl, undgår procesforstyrrelser forbundet med en ikke-planlagt sensorudskiftning under produktionen. Denne forudsigende tilgang til vedligeholdelse af temperaturtransmittere er en af ​​de mest omkostningseffektive anvendelser af den digitale diagnostiske kapacitet indbygget i moderne industrielle temperaturtransmittere.
