Idustrielle temperaturfølere er kernen i temperaturstyringssystemer i moderne industrielle processer. Disse sensorer spiller en afgørende rolle i at opretholde de nødvendige temperaturer til operationer, der involverer fremstilling, kemiske processer, fødevareproduktion og mere. Præcisionen og pålideligheden af industrielle temperatursensorer er afgørende for at optimere processer, sikre sikkerhed, øge energieffektiviteten og forbedre produktkvaliteten.
I denne artikel vil vi undersøge, hvordan industrielle temperatursensorer muliggør præcis temperaturregulering og kontrol i forskellige industrier, med fokus på deres typer, driftsprincipper, applikationer og de mekanismer, hvorved de opretholder nøjagtighed i temperaturkontrolsystemer.
Før du dykker ned i deres rolle i temperaturkontrolsystemer, er det vigtigt at forstå, hvad industrielle temperatursensorer er, og hvordan de fungerer. Temperatursensorer er enheder, der registrerer ændringer i temperatur og giver aflæsninger, der kan bruges til at regulere og overvåge processer. Industrielle temperatursensorer er specielt designet til brug i miljøer, der kan være udsat for ekstreme temperaturer, vibrationer, kemisk eksponering eller andre barske forhold, der er typiske i industrielle omgivelser.
Der findes flere typer industrielle temperaturfølere, bl.a termoelementer , modstandstemperaturdetektorer (RTD'er) , termistorer , infrarøde sensorer , og halvledersensorer . Hver af disse typer giver forskellige fordele afhængigt af processens specifikke behov.
Termoelementer er meget udbredt på grund af deres høje temperaturtolerance og relativt lave omkostninger. De fungerer ved at generere en spænding som reaktion på temperaturforskelle mellem to metaltråde, som kan korreleres med temperaturaflæsninger.
FTU'er er kendt for deres nøjagtighed og stabilitet. De fungerer ud fra princippet om, at den elektriske modstand af visse metaller (normalt platin) ændres med temperaturen.
Termistorer er følsomme over for temperaturændringer og bruges almindeligvis til mere præcise målinger inden for et begrænset temperaturområde.
Infrarøde sensorer detekterer varme udstrålet af genstande og bruges til berøringsfri temperaturmåling, ideel til farlige eller svært tilgængelige områder.
Halvleder sensorer bruges ofte i elektroniske systemer for deres lille størrelse og integration med andre kredsløb, hvilket giver meget nøjagtige målinger i en kompakt formfaktor.
Hver type industriel temperatursensor bringer et unikt sæt fordele til bordet, hvilket giver industrier mulighed for at skræddersy deres temperaturkontrolsystemer til specifikke behov.
Den primære funktion af industrielle temperatursensorer er at levere nøjagtige temperaturdata i realtid til kontrolsystemer. Præcis temperaturkontrol er afgørende i mange industrier, hvor selv små temperaturvariationer kan føre til driftsineffektivitet, sikkerhedsrisici eller kompromitteret produktkvalitet. Nedenfor er de nøgleroller, industrielle temperatursensorer spiller i at køre præcision i temperaturkontrolsystemer:
Industrielle processer involverer ofte dynamiske miljøer, hvor temperaturerne svinger. I sådanne indstillinger er behovet for løbende temperaturovervågning er altafgørende. Industrielle temperatursensorer sikrer, at temperaturaflæsninger konstant videresendes til et centralt kontrolsystem, hvilket giver operatørerne mulighed for at overvåge og justere forholdene i realtid.
For eksempel i produktionsmiljøer sikrer opretholdelse af den korrekte temperatur, at råmaterialerne opvarmes eller afkøles med den rigtige hastighed, hvilket forhindrer overophedning, frysning eller andre problemer, der kan forringe produktkvaliteten. I kemiske processer er præcis temperaturkontrol afgørende for at opretholde integriteten af reaktioner, da temperaturvariationer kan påvirke reaktionshastigheder, udbytter og endda processens sikkerhed.
Ved at give kontinuerlig feedback i realtid sikrer industrielle temperatursensorer, at temperatursvingninger hurtigt registreres og justeres, hvilket driver den overordnede procespræcision.
Et almindeligt temperaturkontrolsystem i industrielle applikationer er en lukket sløjfe kontrolsystem , også kendt som et feedbacksystem. I et sådant system giver temperaturfølere input til regulatoren, som derefter sammenligner den aktuelle temperatur med den indstillede temperatur. Baseret på denne sammenligning justerer regulatoren systemet (såsom en varme- eller køleenhed) for at bringe temperaturen tilbage til det ønskede niveau.
Den feedback i lukket kredsløb mekanisme er afgørende for at opnå præcis temperaturkontrol. Systemets nøjagtighed afhænger direkte af temperatursensorernes præcision og pålidelighed. For eksempel, hvis en temperaturføler er unøjagtig, kan kontrolsystemet muligvis ikke justere temperaturen korrekt, hvilket fører til procesineffektivitet, sikkerhedsrisici eller substandardprodukter.
Industrielle temperatursensorer spiller en afgørende rolle i at levere de nødvendige data, så controlleren kan foretage justeringer. Deres nøjagtighed og responstid bestemmer, hvor effektivt kontrolsystemet kan opretholde den indstillede temperatur, hvilket er afgørende for at opnå høj præcision i temperaturreguleringen.
I mange industrielle processer kan overophedning føre til katastrofale fejl. For eksempel i kraftværker, industrielle ovne eller endda i elektriske kredsløb kan overdreven varme beskadige udstyr, forårsage brand eller endda resultere i eksplosioner. Industrielle temperatursensorer fungerer som den første forsvarslinje i disse situationer ved at detektere eventuelle unormale temperaturstigninger.
In industrielle ovne temperatursensorer overvåger for eksempel kontinuerligt varmeniveauerne i ovnen for at sikre, at materialet indeni ikke overophedes, hvilket kan føre til deformation, tab af materialeegenskaber eller endda brandfare. Hvis temperaturen overstiger en foruddefineret tærskel, sender sensoren et signal til styresystemet, som kan aktivere kølemekanismer eller lukke systemet ned for at forhindre skader.
Temperatursensorer øger således sikkerheden ved at give tidlige advarsler, hvilket giver operatørerne mulighed for at træffe korrigerende handlinger, før temperaturen når farlige niveauer.
Industrielle processer er ofte energikrævende, og opretholdelse af præcis temperaturkontrol er afgørende for at optimere energiforbruget. Overophedning eller underophedning kan føre til spild af energi, hvilket resulterer i højere driftsomkostninger og et større CO2-fodaftryk.
Ved at levere nøjagtige temperaturaflæsninger i realtid gør industrielle temperatursensorer det muligt for temperaturkontrolsystemer at opretholde energieffektiv drift. For eksempel i HVAC-systemer sikrer præcis temperaturovervågning, at systemet kun fungerer, når det er nødvendigt og inden for et optimalt område, hvilket reducerer energiforbruget.
Derudover i fødevareproduktionsfaciliteter hvor streng temperaturregulering er påkrævet, sikrer præcis temperaturkontrol, at fødevarer opbevares og behandles ved de korrekte temperaturer, hvilket reducerer energispild forbundet med overkøling eller overophedning af produkter.
På denne måde bidrager industrielle temperatursensorer til bæredygtighedsmål ved at minimere energiforbruget og samtidig opretholde driftseffektiviteten.
I mange industrisektorer er opretholdelse af produktkvalitet og konsistens en nøgleindikator. Temperatursvingninger kan føre til variationer i produktkvalitet, da materialers fysiske egenskaber kan ændre sig med temperaturen. For eksempel i farmaceutisk fremstilling , effektiviteten og stabiliteten af medicin afhænger af præcis temperaturkontrol under både produktion og opbevaring.
Ved at sikre, at temperaturen forbliver konstant, hjælper industrielle temperatursensorer med at opretholde en ensartet produktkvalitet. Dette er særligt vigtigt i fødevarefremstilling , hvor temperaturkontrol er nødvendig under madlavning, afkøling og emballering for at forhindre fordærv eller forurening. Derudover elektronik fremstilling er afhængig af præcis temperaturkontrol under lodde- og monteringsprocesser for at forhindre komponentskader og sikre produktets levetid.
Den chemical industry often involves highly sensitive reactions that must be carried out within a specific temperature range. Industrial temperature sensors help monitor and control the temperature of reactors, pipelines, and storage tanks. The precise measurement of temperature ensures that chemical reactions occur as intended, maximizing yields while maintaining safety.
I den farmaceutiske industri er temperaturen kritisk ikke kun under fremstilling, men også ved opbevaring og transport. Industrielle temperatursensorer bruges til at overvåge kritiske parametre i produktionen af vacciner, medicin og andre følsomme produkter for at sikre deres styrke og sikkerhed.
Temperaturkontrol i fødevareindustrien er afgørende for at forhindre bakterievækst og sikre, at fødevarer er sikre til indtagelse. Industrielle temperatursensorer bruges til at overvåge temperaturer under madlavning, frysning og afkøling for at sikre, at fødevaresikkerhedsstandarderne er opfyldt.
I kraftværker er temperatursensorer en integreret del af overvågningen af kedler, turbiner og kølesystemer. Nøjagtige temperaturmålinger sikrer, at disse systemer fungerer effektivt, forhindrer overophedning og forbedrer anlæggets overordnede sikkerhed og pålidelighed.
Industrielle temperatursensorer er grundlæggende for at opretholde præcise og ensartede temperaturer på tværs af en lang række industrielle processer. Temperaturkonsistens påvirker direkte produktkvalitet, driftssikkerhed, energieffektivitet og overholdelse af industristandarder. Uden pålidelige industrielle temperatursensorer bliver processer tilbøjelige til udsving, ineffektivitet og endda farlige forhold, som kan kompromittere både udstyr og output.
Den significance of industrial temperature sensors extends across manufacturing, chemical processing, pharmaceuticals, food production, energy generation, and HVAC systems. Understanding their importance requires a deep dive into how these sensors operate, their integration with control systems, and the impact they have on process stability.
Opretholdelse af ensartede temperaturer kræver præcise målinger, hurtige responstider og høj holdbarhed. Forskellige typer industrielle temperatursensorer anvendes afhængigt af anvendelseskravene, miljøforhold og den ønskede præcision.
Denrmocouples are widely used in industrial environments due to their broad temperature range, durability, and fast response times. They consist of two dissimilar metals joined at one end, producing a voltage proportional to the temperature difference between the junction and reference points.
Højtemperaturapplikationer : Termoelementer kan modstå ekstreme temperaturer, der overstiger 1.800°C i nogle konfigurationer, hvilket gør dem ideelle til overvågning af ovne, ovne og smeltet metal.
Hurtig respons : Termoelementernes hurtige reaktion giver mulighed for næsten øjeblikkelig feedback til kontrolsystemer, hvilket minimerer over- eller underskud i temperaturregulering.
Procesintegration : Termoelementer er ofte integreret med PID regulatorer i industriel automatisering, hvilket muliggør ensartede temperaturudgange, der er kritiske for kemiske reaktioner, metalbearbejdning eller termiske behandlinger.

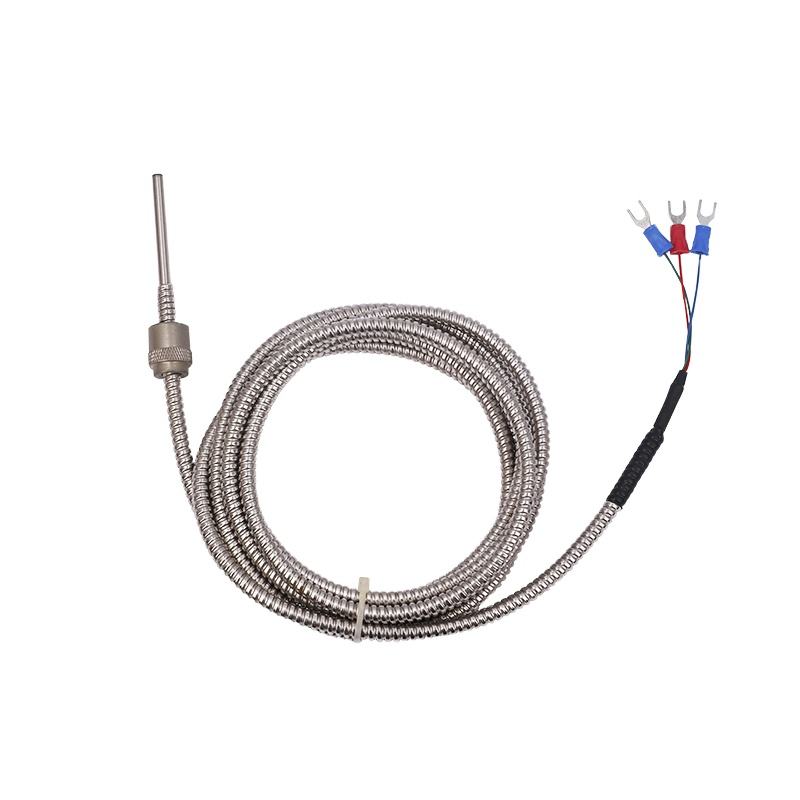

RTD'er er præcisionsinstrumenter, der er afhængige af princippet om, at elektrisk modstand af metaller, typisk platin, ændres med temperaturen. De foretrækkes i processer, der kræver høj nøjagtighed og langsigtet stabilitet.
Nøjagtighed og stabilitet : RTD'er kan levere temperaturaflæsninger med ±0,1°C præcision, hvilket sikrer meget ensartet temperaturkontrol.
Industrielle applikationer : Almindelig inden for farmaceutisk fremstilling, fødevareforarbejdning og kemiske reaktioner i laboratorieskala, hvor selv små afvigelser kan føre til kompromitteret kvalitet eller produktfejl.
Miljømæssig modstandsdygtighed : RTD'er kan designes med beskyttende hylstre eller huse, der tillader deres brug i korrosive, høj luftfugtighed eller kemisk aktive miljøer.
Denrmistors are highly sensitive temperature sensors suited for narrow-range applications where small variations matter.
Høj følsomhed : Termistorer kan registrere små temperaturforskelle, hvilket gør dem velegnede til præcisionsvarmeelementer, inkubatorer og batteristyringssystemer.
Hurtig termisk respons : Deres hurtige reaktionstid tillader øjeblikkelig korrektion i processer, der kræver stram temperaturvedligeholdelse.
Integration med mikrocontrollere : Mange termistorer bruges sammen med indlejrede systemer til automatiseret temperaturregulering, hvilket sikrer ensartethed i små industrielt udstyr.
Infrarøde (IR) sensorer registrerer termisk stråling uden direkte kontakt med måloverfladen, hvilket gør dem uvurderlige til højhastigheds- eller farlige applikationer.
Fordel uden kontakt : IR-sensorer tillader overvågning af bevægelige genstande, ekstremt varme overflader eller kemikalier, der ikke kan undersøges fysisk.
Opretholdelse af konsistens i farlige processer : Infrarøde sensorer er afgørende i petrokemiske anlæg, glasfremstilling og stålvalseværker, hvor direkte sensorkontakt er umulig.
Kalibrering og nøjagtighed : Avancerede IR-sensorer integrerer kompensation for emissivitet og omgivende forhold, hvilket sikrer pålidelige aflæsninger, der opretholder proceskonsistens.
Konsistente temperaturer opnås primært ved at integrere industrielle temperatursensorer i lukket kredsløb temperaturkontrolsystemer , hvor sensorer giver feedback i realtid til controllere, som igen justerer varme- eller køleelementer.
Feedback fra industrielle temperatursensorer gør det muligt for regulatorer at sammenligne den faktiske procestemperatur med et foruddefineret sætpunkt. Afvigelser udløser justeringer, såsom ændring af strømmen til et varmelegeme, åbning eller lukning af ventiler i væskesystemer eller aktivering af kølemekanismer.
PID kontrolsystemer : Proportional-Integral-Derivative (PID)-controllere er stærkt afhængige af nøjagtige sensorinput. Industrielle temperatursensorer leverer de kritiske realtidsdata, der kræves til PID-algoritmer for at minimere overskridelse og svingninger, hvilket direkte bidrager til temperaturkonsistens.
Mulighed for hurtig justering : I processer med hurtigt skiftende varmebelastninger, såsom kemiske reaktioner eller ekstruderingsprocesser, sikrer hurtig sensorrespons, at afvigelser korrigeres, før de påvirker produktkvaliteten.
Opretholdelse af ensartede temperaturer afhænger også af korrekt sensorplacering. Faktorer inkluderer den termiske masse af det overvågede medium, strømningsmønstre og miljøforhold.
Overvågning af kritiske punkter : Sensorer er ofte placeret på punkter, der er mest repræsentative for det samlede system, såsom nær reaktorcentret, rørudløbet eller materialegrænsefladen.
Flere sensorarrays : Industrielle processer i stor skala kan implementere sensorarrays for at levere redundante data, hvilket reducerer risikoen for lokaliserede temperaturvariationer, der påvirker konsistensen.
Denrmal Mapping : Brug af flere industrielle temperatursensorer muliggør oprettelse af termiske kort, hvilket giver operatører mulighed for at detektere varme eller kolde steder og justere procesparametre i overensstemmelse hermed.
Industrielle temperatursensorer er medvirkende til at sikre, at produktionsprocesserne forbliver stabile og forudsigelige. Inkonsekvente temperaturer kan føre til flere driftsproblemer:
Reaktionsudbytter : Temperaturvariationer i reaktorer kan ændre reaktionskinetikken, hvilket resulterer i ufuldstændige reaktioner eller dannelse af biprodukter.
Sikkerhedsbekymringer : Eksoterme reaktioner kan accelerere uventet, hvis temperaturerne afviger, hvilket udgør en eksplosionsrisiko. Industrielle temperatursensorer giver kritisk feedback i realtid for at opretholde sikre driftsforhold.
Lægemiddelstyrke : Mange lægemidler er følsomme over for selv små temperaturændringer under syntese, blanding eller opbevaring. Nøjagtige industrielle temperatursensorer sikrer, at aktive ingredienser bevarer deres effektivitet.
Overholdelse : Lovmæssige standarder, såsom FDA-retningslinjer, kræver streng dokumentation og kontrol af temperaturen under produktionen. Industrielle temperatursensorer giver de pålidelige data, der er nødvendige for overensstemmelsesrapportering.
Kvalitetssikring : Konsekvente koge-, pasteuriserings- og køletemperaturer er afgørende for at forhindre mikrobiel vækst og bevare smag og tekstur.
Energieffektivitet : Sensorer tillader temperaturkontrolsystemer kun at fungere efter behov, hvilket reducerer energiforbruget, samtidig med at fødevaresikkerhedsstandarderne overholdes.
Miljøstabilitet : Industrielle temperatursensorer er afgørende for klimakontrolsystemer i stor skala, der opretholder ensartede temperaturer på fabrikker, lagre eller laboratorier.
Automatiserede justeringer : Sensordrevne kontrolsystemer justerer dynamisk opvarmning og køling for at imødekomme eksterne temperaturændringer og opretholder driftskonsistens.
Den reliability of industrial temperature sensors directly affects their ability to maintain consistent temperatures over time. Regular calibration and maintenance are critical in ensuring ongoing performance.
Sporbare standarder : Industrielle temperatursensorer er kalibreret mod referencestandarder, ofte NIST-sporbare, for at garantere målenøjagtighed.
Periodiske kontroller : Industrielle processer med høj præcision kræver hyppig rekalibrering for at forhindre drift i sensoraflæsninger, hvilket ellers kunne føre til uoverensstemmelser.
Miljøbeskyttelse : Industrielle sensorer møder ofte ætsende gasser, høj luftfugtighed eller mekaniske vibrationer. Beskyttende huse og korrekt installation forlænger sensorens levetid og opretholder målestabiliteten.
Signalintegritet : Vedligeholdelse af korrekt ledningsføring, afskærmning og jording sikrer, at elektrisk støj ikke kompromitterer sensoraflæsninger.
Implementering af flere sensorer : Brug af redundante sensorer sikrer, at enhver enkelt sensorfejl ikke forstyrrer temperaturkonsistensen.
Automatisk skift : Avancerede kontrolsystemer kan skifte til backup-sensorer, hvis primære sensorer giver unormale aflæsninger, hvilket bevarer proceskontinuitet.
Nylige innovationer inden for industrielle temperatursensorer har yderligere forbedret deres evne til at opretholde ensartede temperaturer.
IoT-integration : Smarte industrielle temperatursensorer giver overvågning i realtid og cloud-baseret analyse, hvilket muliggør forudsigelige justeringer og fjernstyring.
Selvdiagnostik : Nogle sensorer kan registrere fejl, drift eller forringelse af ydeevnen, hvilket muliggør proaktiv vedligeholdelse.
Fjernovervågning : Trådløse industrielle temperatursensorer reducerer ledningskompleksiteten og muliggør hurtig implementering i store faciliteter.
Dataoverførsel i realtid : Trådløs højhastighedskommunikation gør det muligt for temperaturkontrolsystemer at reagere øjeblikkeligt på ændringer og opretholde ensartede driftsforhold.
Forbedret sensornøjagtighed : Avancerede materialer til RTD'er og termistorer, kombineret med mikrofremstillingsteknikker, giver en hidtil uset målepræcision.
Denrmal Stability : Nye belægninger og indkapslinger beskytter sensorer mod miljøpåvirkninger, reducerer måledrift og forbedrer konsistensen over lange perioder.
Industrielle temperatursensorteknologier har gennemgået betydelige fremskridt i de seneste årtier, hvilket gør det muligt for industrier at opnå hidtil uset præcision, pålidelighed og effektivitet i temperaturkontrolapplikationer. Avancerede temperaturkontrolsystemer er stærkt afhængige af disse sensorer til at overvåge, regulere og vedligeholde de termiske forhold, der kræves til industrielle processer. Udviklingen af nye sensormaterialer, integration med digitale controllere og indførelse af smarte og trådløse sensorteknologier har dramatisk udvidet mulighederne for moderne industriel temperaturstyring.
Industrielle temperatursensorer er ikke længere simple måleinstrumenter. De er sofistikerede instrumenter designet til at give høj nøjagtighed, hurtige responstider, miljømæssig robusthed og problemfri integration med automatiserede systemer. De følgende afsnit udforsker de nyeste teknologier inden for industrielle temperatursensorer, deres operationelle principper og deres anvendelser i avancerede temperaturkontrolsystemer.
Denrmocouples remain one of the most widely used industrial temperature sensors, particularly in high-temperature applications. Recent technological advancements have enhanced their performance and integration with digital control systems.

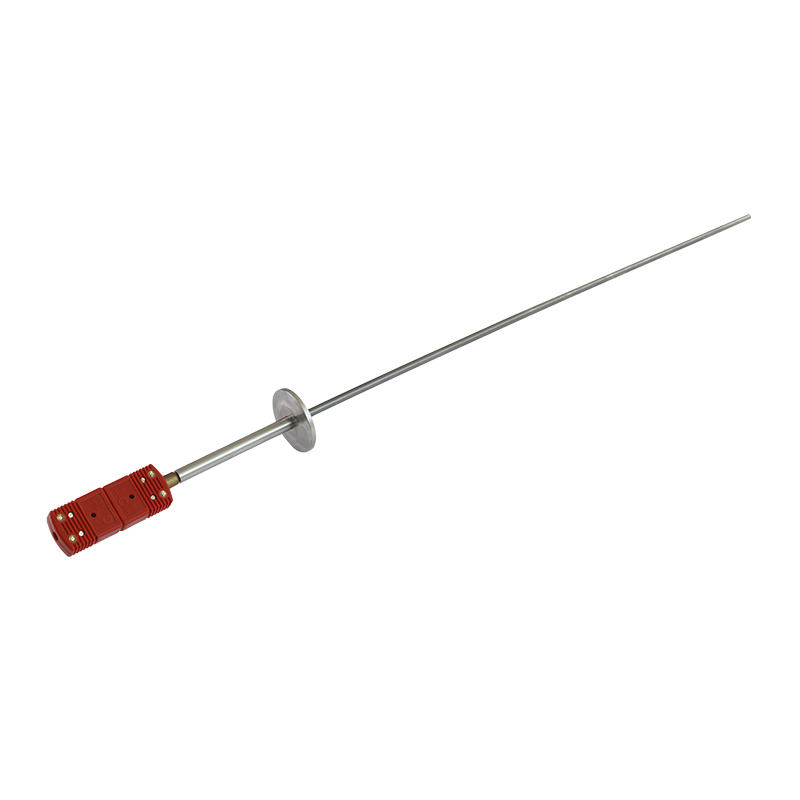

Højtemperaturlegeringer : Nye termoelementlegeringer, såsom platin-rhodium-kombinationer og nikkelbaserede superlegeringer, muliggør målinger i ekstreme miljøer, der overstiger 2.000°C. Disse legeringer giver højere stabilitet og reduceret drift ved langvarig brug i ovne, ovne og metalbearbejdningslinjer.
Specialiserede konfigurationer : Termoelementer kommer nu i specialiserede konfigurationer, herunder mineralisolerede (MI) kabler, pansrede prober og fleksible designs, der egner sig til komplekse industrielle layouts. MI termoelementer giver overlegen holdbarhed og elektrisk isolering, hvilket sikrer nøjagtige aflæsninger selv i barske kemiske eller mekaniske miljøer.
Multi-Junction Designs : Multi-junction termoelementer anvendes i store industrielle processer for at give distribueret temperaturovervågning. Disse designs giver et enkelt sensorkabel mulighed for at overvåge flere punkter samtidigt, hvilket forbedrer processtyringen og reducerer installationsomkostningerne.
Digitale termoelementsendere : Moderne termoelementer inkluderer ofte digitale sendere, der konverterer termoelektriske signaler til standardiserede kommunikationsprotokoller, såsom 4-20 mA, HART eller Modbus. Dette muliggør problemfri integration med PLC'er, DCS-systemer og SCADA-platforme.
PID og adaptiv kontrol : Ved at tilføre præcise termoelementdata til PID-controllere eller adaptive kontrolalgoritmer kan temperaturudsving minimeres selv under hurtigt skiftende procesbelastninger, hvilket sikrer høj konsistens i kemiske reaktorer, ekstruderingslinjer og metaludglødningsprocesser.
Selvdiagnostik : Avancerede termoelementsystemer omfatter selvdiagnostiske egenskaber til at detektere ledningsfejl, forbindelsesforringelse eller sensordrift, hvilket muliggør forebyggende vedligeholdelse og reducerer nedetid.
RTD'er foretrækkes til applikationer, der kræver høj nøjagtighed og stabilitet. Teknologiske innovationer har udvidet deres rolle i avancerede temperaturkontrolsystemer.
Platin-baserede RTD'er : Platin forbliver standarden for højpræcisions RTD'er på grund af dets lineære respons over et bredt temperaturområde og langsigtet stabilitet. Moderne platin RTD'er er designet med forbedret renhed og kontrolleret resistivitet for at minimere drift.
Tyndfilms RTD'er : Tyndfilms-RTD'er bruger mikrofabrikation til at afsætte platinfilm på keramiske underlag. Disse sensorer tilbyder hurtig termisk respons og kompakt størrelse, hvilket gør dem ideelle til integration i udstyr med begrænset plads, såsom mikroreaktorer eller små industrielle ovne.
Digital signalbehandling : Mange RTD'er inkluderer nu digitale behandlingsenheder, der kompenserer for blytrådsmodstand, miljøstøj og termiske gradienter, hvilket giver meget nøjagtige aflæsninger direkte til kontrolsystemer.
Netværksforbundne FTU'er : Smarte RTD'er kan kommunikere over industrielt Ethernet, hvilket muliggør centraliseret overvågning og datalogning. Dette giver mulighed for forudsigelig vedligeholdelse, trendanalyse og procesoptimering.
Integration med automatiseret kontrol : RTD'er er ofte forbundet med avancerede controllere med adaptive eller modelforudsigende algoritmer. Disse systemer forudser temperaturændringer baseret på trends i realtid, hvilket forbedrer stabiliteten og effektiviteten af opvarmnings- eller afkølingsprocesser.
Denrmistors and semiconductor-based sensors excel in high-precision, short-range applications, offering fast response times and compact form factors.
NTC- og PTC-typer : Termistorer med negativ temperaturkoefficient (NTC) og positiv temperaturkoefficient (PTC) muliggør præcis detektering af mindre temperaturændringer. NTC-termistorer bruges almindeligvis til nøjagtig feedback i reaktorer i laboratorieskala, små ovne og batteristyringssystemer.
Miniaturisering : Avancerede fremstillingsteknikker tillader termistorer at blive indlejret direkte i varmeelementer eller mikrofluidkanaler, hvilket reducerer responstiden og forbedrer termisk kobling.
Digital kompensation : Termistorudgange kan lineariseres ved hjælp af indbygget elektronik, hvilket eliminerer ikke-lineær adfærd og giver ensartede signaler til digitale kontrolsystemer.
Integrerede kredsløbssensorer : Halvledersensorer integrerer sensorelementer og signalbehandling i en enkelt chip. Disse sensorer tilbyder høj nøjagtighed over begrænsede temperaturområder og er ideelle til automatiseret processtyring, HVAC-systemer og indlejret industrielt udstyr.
Højhastigheds dataopsamling : Halvledersensorer kan forbindes med højhastighedscontrollere til realtidsfeedback i hurtige termiske processer, såsom lasersvejsning, additiv fremstilling og halvlederfremstilling.
Kompakt design : Det lille fodaftryk af halvledersensorer giver mulighed for fleksibel installation i trange rum, samtidig med at termisk stabilitet og hurtig reaktion bibeholdes.
Infrarøde (IR) temperatursensorer har udviklet sig betydeligt, hvilket muliggør præcis berøringsfri måling i applikationer, hvor konventionelle sensorer er upraktiske.
IR-sensorer med dobbelt bølgelængde : Disse sensorer kompenserer for emissivitetsvariationer og overfladeforhold og giver meget nøjagtige aflæsninger selv på reflekterende eller heterogene overflader.
Højhastigheds infrarøde arrays : Moderne IR-sensorarrays tillader samtidig overvågning af flere punkter, kritiske i kontinuerlige produktionslinjer, glasfremstilling og stålbearbejdning.
Integration med automatiserede systemer : IR-sensorer kan kommunikere direkte med PLC'er og udløse automatisk køling, opvarmning eller nedlukningssekvenser for at opretholde processtabilitet.
Farlige eller utilgængelige miljøer : IR-sensorer kan måle temperaturer i smeltet metal, kemiske reaktorer eller højspændingsudstyr uden fysisk kontakt, hvilket eliminerer risikoen for sensorskade eller proceskontamination.
Dynamisk proceskontrol : Berøringsfri højhastighedssensorer leverer realtidsdata til kontrolsystemer, hvilket muliggør hurtige justeringer og præcis termisk regulering i processer såsom sprøjtestøbning eller fremstilling af halvlederwafer.
Den integration of wireless communication and IoT technologies has transformed industrial temperature control systems, providing unprecedented flexibility and data availability.
Fjernsensornetværk : Trådløse industrielle temperatursensorer muliggør implementering i store eller svært tilgængelige områder uden omfattende kabling, hvilket reducerer installationens kompleksitet og omkostninger.
Dataoverførsel i realtid : Trådløse højhastighedsprotokoller tillader øjeblikkelig feedback til controllere, hvilket sikrer hurtige korrigerende handlinger og ensartet temperaturvedligeholdelse.
Selvdiagnostik : Smarte industrielle temperatursensorer overvåger deres egen sundhed, registrerer drift, kalibreringsproblemer eller miljøinterferens.
Forudsigende vedligeholdelse : Ved løbende at analysere historiske data og temperaturdata i realtid kan smarte sensorer forudsige udstyrsfejl eller vedligeholdelsesbehov, hvilket reducerer nedetiden.
Cloud integration : IoT-aktiverede temperatursensorer tillader centraliseret overvågning, procesanalyse og fjernjusteringer, hvilket letter avanceret temperaturkontrol på tværs af industrielle operationer på flere steder.
Den materials used in industrial temperature sensors have a significant impact on their performance, reliability, and ability to maintain consistent temperatures.

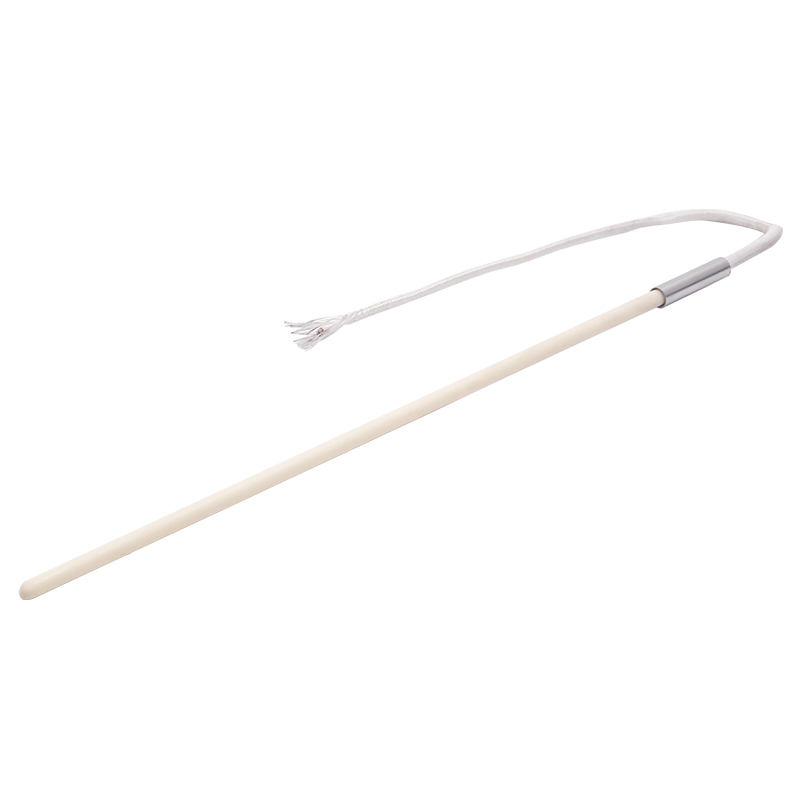

Højtemperatur keramik : Keramiske hylstre beskytter sensorer mod ekstrem varme og kemisk korrosion, hvilket muliggør langtidsdrift i ovne, ovne og kemiske reaktorer.
Metallisk rustning : Rustfrit stål, Inconel og andre metalliske beskyttelser beskytter sensorer mod mekanisk beskadigelse og slid i industrielle rørledninger og højtryksmiljøer.
Denrmal Coupling Design : Optimerede termiske baner mellem sensorelementet og procesmediet sikrer hurtig og nøjagtig reaktion på temperaturændringer.
Isolerede boliger : Sensorer designet med termisk isolering reducerer effekten af udsving i omgivelsestemperaturen, hvilket øger nøjagtigheden og konsistensen af aflæsninger.
Moderne industrielle temperatursensorer integreres i stigende grad med sofistikerede algoritmer for at opnå avanceret kontrolydelse.
Forudsigende justeringer : MPC-systemer bruger sensordata til at forudsige fremtidige temperaturtendenser og proaktivt justere opvarmnings- eller kølemekanismer.
Reduceret overskydning og svingninger : Ved at forudse ændringer muliggør industrielle temperatursensorer jævnere overgange og minimerer procesvariabilitet.
Dynamiske sætpunkter : Industrielle temperatursensorer leverer realtidsdata til adaptive controllere, som justerer systemets adfærd baseret på procesforhold, materialeegenskaber og miljøfaktorer.
Forbedret processtabilitet : Adaptiv styring reducerer energispild og sikrer strammere temperaturregulering, især i komplekse eller flertrins industrielle processer.
Industrielle temperatursensorer er kritiske komponenter i moderne industrielle processer, der leverer de nødvendige data til præcis temperaturkontrol. Men selv den mest avancerede sensorteknologi er ineffektiv uden korrekt kalibrering. Kalibrering sikrer, at sensorer måler temperatur nøjagtigt, konsekvent og pålideligt over tid, hvilket gør det muligt for kontrolsystemer at opretholde optimale procesforhold. Nøjagtige sensoraflæsninger er afgørende for at opretholde proceseffektivitet, sikre produktkvalitet, reducere energiforbruget og forhindre sikkerhedsrisici.
Industriel temperatursensorkalibrering er en systematisk procedure, der sammenligner en sensors aflæsninger med en kendt temperaturreferencestandard og justerer den om nødvendigt. Processen er anvendelig til alle typer sensorer, inklusive termoelementer, RTD'er, termistorer, infrarøde sensorer og halvledersensorer. Kalibrering har en direkte indvirkning på temperaturkontrolnøjagtigheden og påvirker processer lige fra kemisk fremstilling og fødevareforarbejdning til farmaceutisk produktion og elproduktion.
Industriel temperatursensorkalibrering er afhængig af sporbare referencestandarder og kontrollerede miljøer for at sikre målenøjagtighed. Kalibreringsprocessen varierer afhængigt af sensortype, driftsområde og industriel anvendelse.
National Institute of Standards and Technology (NIST) Sporbarhed : Kalibrering af industrielle temperatursensorer refererer ofte til NIST-sporbare standarder for at sikre ensartethed og nøjagtighed på tværs af industrielle operationer. Sporbare standarder giver en kendt temperatur med en defineret usikkerhed, der tjener som benchmark for justering af sensoraflæsninger.
Celler med fast punkt : Disse er almindeligt anvendte kalibreringsstandarder for højpræcisionstermoelementer og RTD'er. Fixed-point celler udnytter faseændringstemperaturer af rene stoffer som vand, gallium, tin eller zink til at give meget stabile referencepunkter.
Præcisionskalibreringsbade : Væske- eller tørblokkalibreringsbade skaber et kontrolleret miljø, hvor sensorer kan sammenlignes med referenceinstrumenter over et bredt temperaturområde. Disse bade er især nyttige til sensorer, der bruges i fremstillings-, kemiske- og energiindustrien.
Sammenligningsmetode : Sensoren, der testes, placeres ved siden af en referencesensor i det samme kontrollerede miljø. Afvigelser mellem aflæsningerne noteres og korrigeres.
Offset justering : I nogle industrielle temperatursensorer involverer kalibrering anvendelse af en offset- eller korrektionsfaktor i sensorelektronikken eller kontrolsystemet for at kompensere for systematiske fejl.
Multi-Point kalibrering : Avancerede processer kræver ofte kalibrering ved flere temperaturpunkter for at sikre linearitet på tværs af sensorens driftsområde. Dette er afgørende for RTD'er og termistorer, der anvendes i præcise processtyringsapplikationer.
In-situ kalibrering : Nogle industrielle miljøer bruger in-situ kalibrering, hvor sensorer kalibreres uden at blive fjernet fra systemet, hvilket minimerer nedetid og opretholder kontinuitet i produktionen.
Denrmocouples and RTDs are the most commonly used industrial temperature sensors, and their calibration is critical for accurate temperature control.
Cold Junction Compensation (CJC) : Termoelementer genererer en spænding afhængig af temperaturforskellen mellem måleforbindelsen og referenceforbindelsen. Nøjagtig kalibrering kræver korrekt CJC, der sikrer, at referenceforbindelsen måles eller holdes ved en kendt temperatur.
Spænding-temperatur tabeller : Standardiserede termoelementtabeller, såsom IEC- eller ANSI-standarder, giver spænding-til-temperatur-forhold. Kalibrering involverer at sammenligne målte spændinger med disse tabeller og anvende korrektioner for eventuelle uoverensstemmelser.
Højtemperaturdriftskorrektion : Termoelementer kan opleve drift på grund af langvarig eksponering for høje temperaturer. Periodisk rekalibrering er nødvendig for at opretholde nøjagtigheden i ovne, kedler eller metalbearbejdningslinjer.
Platin RTD'er : Disse sensorer kræver kalibrering i forhold til kendte referencestandarder på grund af deres høje nøjagtighed og lineære modstand-temperaturforhold. Kalibrering sikrer, at modstanden svarer præcist til temperaturen.
Kompensation for blytråd : RTD'er påvirkes af blytrådsmodstand, især i 2-leder konfigurationer. Kalibrering omfatter ofte måling og kompensation for blymodstand for at forbedre målenøjagtigheden.
Tyndfilm vs Wire-Wound RTD'er : Forskellige FTU-konstruktionstyper reagerer forskelligt på miljøbelastning. Kalibreringsprocedurer skal tage højde for sensortype, installationsmetode og miljøeksponering for at sikre nøjagtig temperaturkontrol.
Nøjagtig kalibrering af industrielle temperatursensorer har en direkte effekt på ydeevnen af temperaturkontrolsystemer. Selv mindre unøjagtigheder kan føre til væsentlige afvigelser i kontrollerede processer.
Optimeret opvarmning og køling : Kalibrerede sensorer gør det muligt for kontrolsystemer at betjene varme- eller køleelementer præcist, hvilket reducerer over- eller undersving. Dette forbedrer proceseffektiviteten og minimerer spild af energi.
Konsistente materialeegenskaber : Ved kemisk eller materialebehandling sikrer præcis temperaturkontrol ensartet viskositet, kemisk reaktionshastighed og produktkarakteristika.
Minimeret cyklustider : Nøjagtige sensoraflæsninger giver mulighed for hurtigere stabilisering ved sætpunktstemperaturer, hvilket reducerer den samlede behandlingstid i produktionslinjer.
Fødevare- og drikkevareindustrien : I processer som pasteurisering, madlavning eller køling sikrer kalibrerede sensorer, at temperaturen forbliver inden for sikre og optimale områder, hvilket forhindrer under- eller overbehandling.
Farmaceutisk fremstilling : Aktive farmaceutiske ingredienser (API'er) er følsomme over for temperaturvariationer. Kalibrering sikrer, at produktions- og opbevaringsbetingelser opretholder lægemidlets styrke, stabilitet og overholdelse af regulatoriske krav.
Halvleder produktion : Tyndfilmsaflejring, waferglødning og kemiske dampaflejringsprocesser er afhængige af temperaturkontrol under temperatur. Kalibrering er afgørende for at opretholde ensartethed og undgå defekter.
Forebyggelse af overophedning : I industrielle ovne, kedler eller kemiske reaktorer kan ukalibrerede sensorer muligvis ikke registrere kritiske temperaturstigninger, hvilket kan føre til beskadigelse af udstyr, kemisk ustabilitet eller brandfare.
Miljøoverholdelse : Nøjagtig temperaturovervågning sikrer, at emissioner og spildevand forbliver inden for lovmæssige grænser i processer såsom forbrænding, kemiske reaktioner og industriel køling.
Reduceret energispild : Kalibrerede industrielle temperatursensorer tillader varme- og kølesystemer kun at fungere efter behov, hvilket undgår energispild fra overkompensation eller forsinket respons.
Predictive Control : Integration af kalibrerede sensorer med forudsigelige algoritmer gør det muligt for systemer at forudse termiske belastninger og justere output proaktivt, og opretholde stabile temperaturer med minimalt energiforbrug.
Industriel temperatursensorkalibrering kræver overholdelse af strenge procedurer for at sikre langsigtet pålidelighed og målenøjagtighed.
Rutinemæssige intervaller : Sensorer, der arbejder i kritiske processer, bør kalibreres regelmæssigt i henhold til fabrikantens anbefalinger, proceskrav og regulatoriske standarder.
Procesbaseret planlægning : Kalibreringsfrekvensen kan variere baseret på miljøforhold, driftsintensitet og sensortype. Høje temperaturer eller kemisk aggressive miljøer kræver hyppigere kontrol.
Kalibreringsregistreringer : Vedligeholdelse af detaljerede kalibreringslogfiler, herunder anvendte referencestandarder, miljøforhold og korrektionsfaktorer, er afgørende for kvalitetssikring og overholdelse af lovgivning.
Sporbare standarder : Alle referenceinstrumenter bør kunne spores til nationale eller internationale standarder, hvilket sikrer sammenhæng på tværs af industrielle operationer.
Kontrolleret kalibreringsmiljø : Kalibreringer udføres under stabile, kontrollerede forhold for at minimere miljøpåvirkning på aflæsninger.
Sensorhåndtering : Korrekt håndtering af sensorer under kalibrering forhindrer mekanisk beskadigelse, kontaminering eller drift, hvilket kan kompromittere målenøjagtigheden.
Automatiserede kalibreringssystemer : Automatiseret kalibreringsudstyr kan samtidigt kalibrere flere sensorer med høj præcision, hvilket reducerer menneskelige fejl og forbedrer repeterbarheden.
Datalogning og analyse : Moderne kalibreringsværktøjer inkluderer ofte software til realtidsanalyse, trenddetektion og forudsigelig vedligeholdelsesplanlægning.
Med fremkomsten af infrarøde og trådløse smarte sensorer har kalibreringsteknikker udviklet sig til at løse nye udfordringer.
Emissionskompensation : IR-sensorer måler udstrålet varme, som afhænger af overfladeemissivitet. Kalibrering involverer justering for emissivitetsvariationer af målmaterialet for at opnå nøjagtige temperaturaflæsninger.
Miljøfaktorer : Kalibrering skal tage højde for omgivelsestemperatur, støv, fugtighed og reflekterende overflader, hvilket kan påvirke IR-sensorens nøjagtighed.
Dynamisk kalibrering : Nogle IR-sensorer inkluderer dynamiske kalibreringsrutiner, der løbende justerer aflæsninger baseret på referencekilder eller in-situ-standarder.
Selvkalibreringsfunktioner : Moderne industrielle temperatursensorer inkluderer selvkalibreringsrutiner, der automatisk justerer offsets og lineariseringsparametre.
IoT-integration : Kalibrerede smarte sensorer kan overføre verificerede temperaturdata med høj nøjagtighed til skybaserede overvågningssystemer, hvilket muliggør forudsigelig vedligeholdelse og procesoptimering.
Fjernkalibrering : Trådløs tilslutning tillader fjernkalibrering eller justering af sensorparametre uden fysisk adgang, hvilket reducerer nedetid og opretholder ensartet proceskontrol.
Industriel temperatursensorkalibrering påvirker ikke kun den øjeblikkelige kontrolnøjagtighed, men også langsigtet driftsydelse. Korrekt kalibrerede sensorer forbedrer processens forudsigelighed, reducerer operationelle risici, forbedrer energieffektiviteten og sikrer overholdelse af kvalitetsstandarder. Kalibrering forlænger sensorernes funktionelle levetid ved at reducere drift, forhindre fejl og opretholde nøjagtig feedback til automatiserede kontrolsystemer. Industrier, herunder kemisk forarbejdning, fødevare- og drikkevareproduktion, farmaceutiske produkter, elproduktion og halvlederfremstilling, er stærkt afhængige af kalibrering for at opnå ensartede, pålidelige og gentagelige temperaturkontrolresultater.
Holman, J. P. Heat Transfer, 11. udgave. McGraw-Hill Education, 2010.
White, F. M. Fluid Mechanics and Thermodynamics of Turbomachinery, 8. udgave. McGraw-Hill, 2016.
VDI/VDE retningslinjer. VDI/VDE 3511: Temperaturmåling – Kalibrering af industrielle sensorer. VDI Verlag, 2012.
IEC 60584-1:2013. Termoelementer – Del 1: EMF-specifikationer og tolerancer. International Electrotechnical Commission, 2013.
ASTM E2877-13. Standardvejledning for temperaturmåling i industrielle processer. ASTM International, 2013.
Anbefalede produkter
+86-181 1593 0076 (Amy)
+86 (0)523-8376 1478
[email protected]
Nr. 80, Chang'an Road, Dainan Town, Xinghua City, Jiangsu, Kina
